Vishay 高頻電阻，頻寬高至 70 GHz
高頻領域在無線技術的發展中佔據著重要地位，並為實現更快的資料交換提供了強有力的方式，以滿足人類日益增長的需求。這幾乎涉及所有的通訊市場，例如：軍事、航空航太、汽車以及當然還有5G以及光通訊。被動元件的技術必須符合與這些頻率相關的物理特性。電阻器也不例外。微波頻率範圍從 300 MHz 到 300 GHz，但能滿足這個射頻特性的電阻卻十分有限。
CH 系列 - 很低的內部阻抗使得在高頻下仍能保持良好的電阻特性。
特點
- 頻率高達 70 GHz 的高頻性能表現
- 在嚴苛與高要求環境下，仍可保證高頻性能
- 提供 02016、0402 和 0603 尺寸，所有尺寸均支持捲帶包裝
- 可提供單端終端（覆晶）設計
- 電阻值範圍廣泛，從 10 Ω 到 500 Ω
應用
- 高級駕駛輔助系統與聯網汽車
- 雷達與衛星通訊
- 5G基地台與微基地台
- 射頻與微波測試系統
- 高速光通訊模組
關鍵元件
CH02016 (flip chip), CH0402(flip chip), CH0603(flip chip)
優勢
Vishay 高頻電阻，頻率寬度高至 70GHz，滿足 AI 光模組對高穩定性的嚴格要求。
相關產品
CHA Series AEC-Q200 Qualified Versions: CHA02016, CHA0402

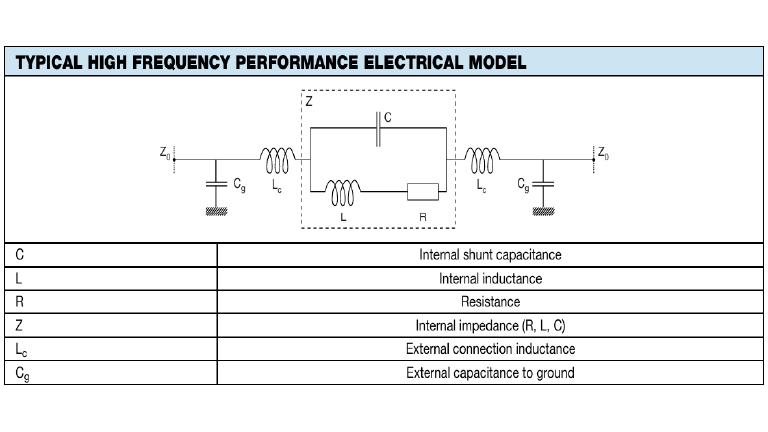

框圖
圖片說明
- R, L and C are relevant to the chip resistor itself.
- Lc and Cg also depend on the way the chip resistor is mounted.
- It is important to notice that after assembly the external reactance of Lc and Cg will be combined to internal reactance of L and C. This combination can upgrade or downgrade the HF behavior of the component.
