Vishay高频电阻，频宽高至 70 GHz
Where high frequency is required
高频领域在无线技术的发展中占据着重要地位，并为实现更快的数据交换提供了强有力的方式，以满足人类日益增长的需求。这几乎涉及到所有的通信市场，例如：军事、航空航天、汽车以及当然还有5G以及光通信。被动元件的技术必须符合与这些频率相关的物理特性。电阻器也不例外。微波频率范围从 300 MHz 到 300 GHz，但能满足这个射频特性的电阻却十分有限。
CH 系列 - 很低的内部阻抗使得在高频下仍能保持良好的电阻特性。
特点
- 高频性能高达 70 GHz
- 在严苛和高要求环境中仍保证高频性能
- 提供 02016、0402 和 0603 尺寸，所有尺寸均支持卷带包装
- 可提供单端终端（倒装芯片）设计
- 电阻值范围广泛，从 10 Ω 到 500 Ω
应用
- 高级驾驶辅助系统与网联汽车
- 雷达与卫星通信
- 5G基站与微基站
- 射频与微波测试系统
- 高速光通信模块
关键元件
CH02016 (flip chip), CH0402(flip chip), CH0603(flip chip)
优势
Vishay 高频电阻，频宽高至 70GHz，满足 AI 光模组对高稳定性的严苛要求。
相关产品
CHA Series AEC-Q200 Qualified Versions: CHA02016, CHA0402

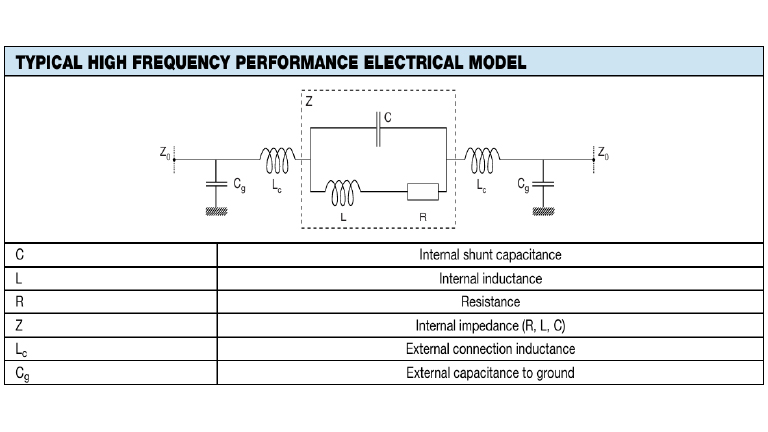

框图
图片说明
- R, L and C are relevant to the chip resistor itself.
- Lc and Cg also depend on the way the chip resistor is mounted.
- It is important to notice that after assembly the external reactance of Lc and Cg will be combined to internal reactance of L and C. This combination can upgrade or downgrade the HF behavior of the component.
