高可靠性增強型隔離放大器 NSI1611

憑借高精度參數、高等級隔離性能與靈活的輸入輸出配置，可從采樣精度、隔離安全、系統成本三方面優化服務器電源高壓采樣設計，適配 SiC/GaN 高頻架構。

NSI1611 是納芯微高性能電容隔離放大器，依託電容隔離技術擁有優異抗磁干擾性能；輸入爲 0.01~4V 單端電壓、單端輸出，可省去外置差分轉單端電路，憑借低失調、低增益漂移保障全温測量精度；高輸入阻抗適配高阻抗信號接入場景，高共模瞬態抗擾度可在電機控制等大功率開關工況下精準測量。

NSI1611是一款高性能隔離放大器，其輸出與輸入基於納芯微電容隔離技術實現分離，這爲放大器提供了卓越的抗磁干擾能力。該器件接受 0.01-4V 的單端電壓輸入，並提供單端輸出，有助於減少外部差分轉單端放大器。低失調和增益漂移确保了在整个温度範圍內的精度。NSI1611具有高輸入阻抗，使其成爲使用大型電阻分壓器或連接任何高阻抗電壓信號源到輸入的應用的理想選擇。高共模瞬態抗擾度确保即使在存在大功率開關（例如電機控制應用中）的情況下，該器件也能提供準确可靠的測量。

特點

• 最高5700Vrms絶緣電壓
• 0.01~4V綫性輸入電壓範圍
• 單端輸出，增益可調：

        - 增益 = 0.2* VREFIN
        - 推薦VREFIN = 5.0V以獲得最佳精度

• 低失調誤差和漂移：±1.5mV（最大値），±45μV/°C（最大値）
• 低增益誤差和漂移：±0.25%（最大値），±35ppm/°C（最大値）
• 低非綫性和漂移：±0.04%（最大値），±1ppm/°C（典型値）
• SNR：82dB（典型値，帶寛=10kHz），71dB（典型値，帶寛=100kHz）
• 寛帶寛：330kHz（典型値）
• 高共模瞬態抗擾度（CMTI）：150kV/μs（典型値）
• 工作温度：-40°C ~125°C
• 符合RoHS標準的封裝：SOP8（300mil）
• UL 認證：根據 UL1577，5700Vrms 持續 1 分鍾
• 根據 GB4943.1 的 CQC 認證
• CSA 組件通知 5A
• DIN EN IEC 60747-17（VDE 0884-17）

應用

• 電機驅動器
• 服務器電源單元
• 儲能系統
• 太陽能逆變器
• 充電樁

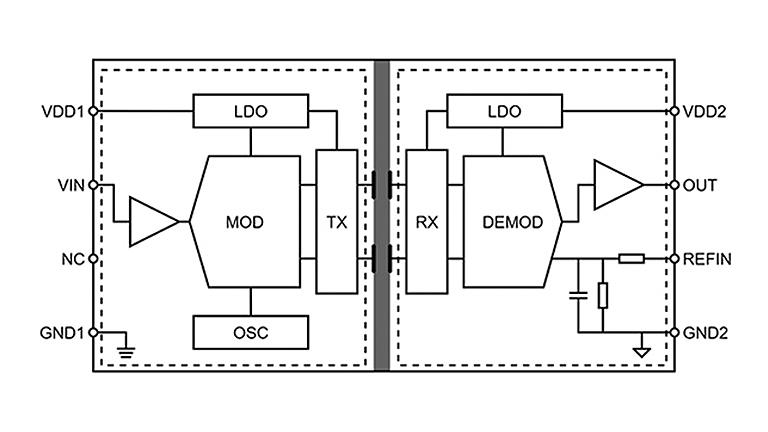

框圖
