高可靠性增强型隔离放大器 NSI1611

凭借高精度参数、高等级隔离性能与灵活的输入输出配置，可从采样精度、隔离安全、系统成本三方面优化服务器电源高压采样设计，适配 SiC/GaN 高频架构。

NSI1611 是纳芯微高性能电容隔离放大器，依托电容隔离技术拥有优异抗磁干扰性能；输入为 0.01~4V 单端电压、单端输出，可省去外置差分转单端电路，凭借低失调、低增益漂移保障全温测量精度；高输入阻抗适配高阻抗信号接入场景，高共模瞬态抗扰度可在电机控制等大功率开关工况下精准测量。

NSI1611是一款高性能隔离放大器，其输出与输入基于纳芯微电容隔离技术实现分离，这为放大器提供了卓越的抗磁干扰能力。该器件接受 0.01-4V 的单端电压输入，并提供单端输出，有助于减少外部差分转单端放大器。低失调和增益漂移确保了在整个温度范围内的精度。NSI1611具有高输入阻抗，使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。高共模瞬态抗扰度确保即使在存在大功率开关（例如电机控制应用中）的情况下，该器件也能提供准确可靠的测量。

特点

• 最高5700Vrms绝缘电压
• 0.01~4V线性输入电压范围
• 单端输出，增益可调：
• 增益 = 0.2* VREFIN
• 推荐VREFIN = 5.0V以获得最佳精度
• 低失调误差和漂移：±1.5mV（最大值），±45μV/°C（最大值）
• 低增益误差和漂移：±0.25%（最大值），±35ppm/°C（最大值）
• 低非线性和漂移：±0.04%（最大值），±1ppm/°C（典型值）
• SNR：82dB（典型值，带宽=10kHz），71dB（典型值，带宽=100kHz）
• 宽带宽：330kHz（典型值）
• 高共模瞬态抗扰度（CMTI）：150kV/μs（典型值）
• 工作温度：-40°C ~125°C
• 符合RoHS标准的封装：SOP8（300mil）
• UL 认证：根据 UL1577，5700Vrms 持续 1 分钟
• 根据 GB4943.1 的 CQC 认证
• CSA 组件通知 5A
• DIN EN IEC 60747-17（VDE 0884-17）

应用

• 电机驱动器
• 服务器电源单元
• 储能系统
• 太阳能逆变器
• 充电桩

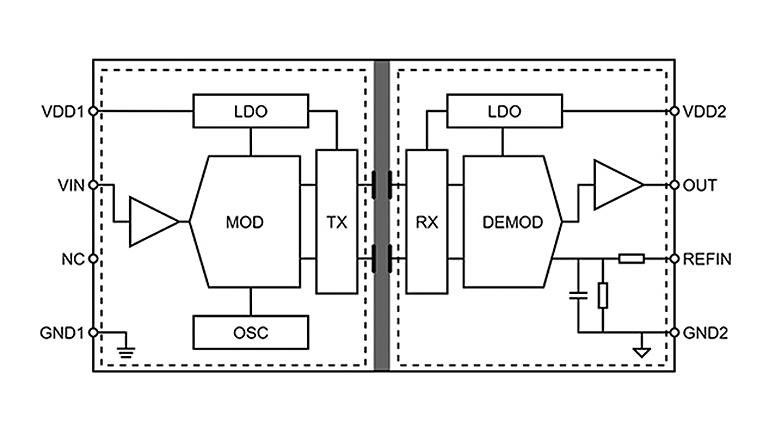

框图
