40V 10A H橋直流有刷電機驅動芯片 NSD7315
可廣泛應用於車身電子鎖、發動機控製系統中的電子節氣門、廢氣再循環、分流閥，以及空氣懸架CDC等應用
具備40V耐壓能力與10A峰值輸出電流，支持硬件和軟件SPI兩種輸入接口版本，同時支持1路H橋或者2路半橋配置，可直接驅動1路直流有刷電機或2路電磁閥等負載。
NSD7315系列是一款40V耐壓、10A峰值電流的H橋有刷電機驅動芯片。輸出壓擺率可設置，內部集成電流采樣功能，具備負載開路診斷功能和完善的保護功能(UVLO,CPUV, OCP, TSD, nFAULT輸出)。支持硬件和軟件SPI兩種輸入接口版本，支持1路H橋或者2路半橋配置，可直接驅動1路直流有刷電機或2路電磁閥等負載。
特點
- 滿足AEC-Q100 grade 1: –40°C~125°C TA（車規版本）
- 工作電壓：4.5V~35V (40V耐壓) ，輸出電流：10A (峰值)
- 超低內阻 Rds(on) (上管+下管)：150mΩ @TJ = 25°C, 13.5V
- 集成電流采樣功能：比例電流輸出（IPROPIx）
- 可配置的控製模式
-PH/EN
-PWM(IN1/IN2)
-獨立半橋控製
- 輸出壓擺率可配置，優化降低EMI性能
- 低功耗模式：靜態電流3μA @TJ = 25°C, 13.5V
- SPI 和硬件接口選擇：
-SPI接口：NSD7315S-Q1
-硬件接口：NSD7315H-Q1
- 先進保護和智能診斷功能：電源欠壓保護，電荷泵欠壓，過流保護，負載開路檢測，過熱關斷與過熱預警，故障狀態輸出（nFAULT/SPI）
應用
- 電子節氣閥門
- 廢棄循環閥門
- 後視鏡折疊
- 空氣轉向閥門
- 車身電子鎖
- 滾刷電機
- 管狀電機

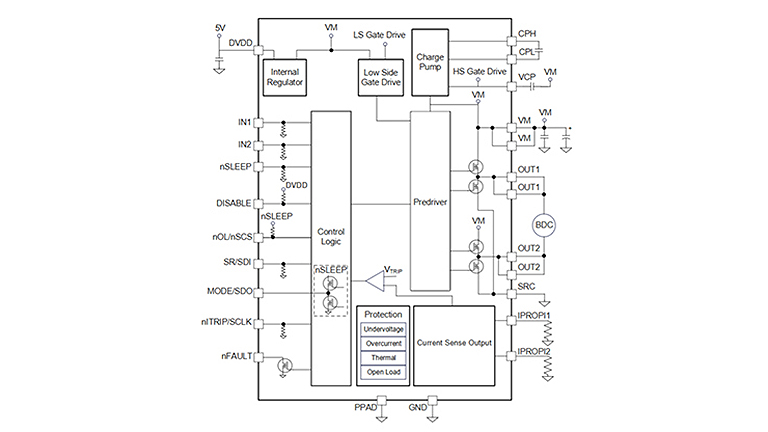

框圖
