40V 10A H桥直流有刷电机驱动芯片 NSD7315
可广泛应用于车身电子锁、发动机控制系统中的电子节气门、废气再循环、分流阀，以及空气悬架CDC等应用
具备40V耐压能力与10A峰值输出电流，支持硬件和软件SPI两种输入接口版本，同时支持1路H桥或者2路半桥配置，可直接驱动1路直流有刷电机或2路电磁阀等负载。
NSD7315系列是一款40V耐压、10A峰值电流的H桥有刷电机驱动芯片。输出压摆率可设置，内部集成电流采样功能，具备负载开路诊断功能和完善的保护功能(UVLO,CPUV, OCP, TSD, nFAULT输出)。支持硬件和软件SPI两种输入接口版本，支持1路H桥或者2路半桥配置，可直接驱动1路直流有刷电机或2路电磁阀等负载。
特点
- 满足AEC-Q100 grade 1: –40°C~125°C TA（车规版本）
- 工作电压：4.5V~35V (40V耐压) ，输出电流：10A (峰值)
- 超低内阻 Rds(on) (上管+下管)：150mΩ @TJ = 25°C, 13.5V
- 集成电流采样功能：比例电流输出（IPROPIx）
- 可配置的控制模式
-PH/EN
-PWM(IN1/IN2)
-独立半桥控制
- 输出压摆率可配置，优化降低EMI性能
- 低功耗模式：静态电流3μA @TJ = 25°C, 13.5V
- SPI 和硬件接口选择：
-SPI接口：NSD7315S-Q1
-硬件接口：NSD7315H-Q1
- 先进保护和智能诊断功能：电源欠压保护，电荷泵欠压，过流保护，负载开路检测，过热关断与过热预警，故障状态输出（nFAULT/SPI）
应用
- 电子节气阀门
- 废弃循环阀门
- 后视镜折叠
- 空气转向阀门
- 车身电子锁
- 滚刷电机
- 管状电机

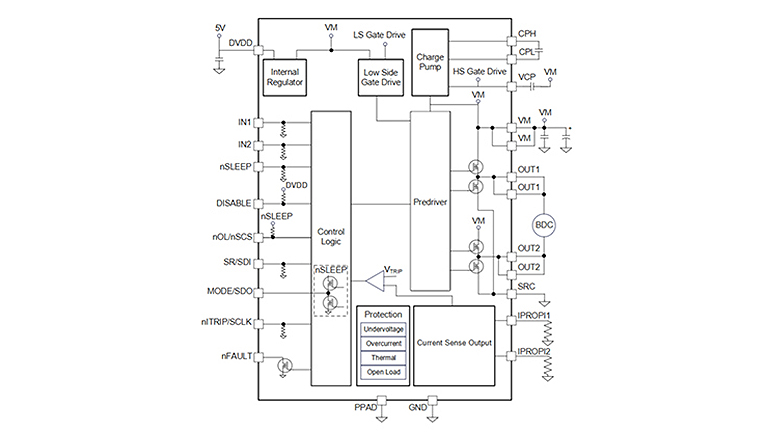

框图
