高可靠性集成隔離電源的隔離電流采樣放大器 NSI3600D

NSI3600D 是集成隔離電源的高性能隔離放大器，支持 ±250mV 差分輸入，內置隔離 DC-DC 電源，可低壓側單電源供電，簡化設計、縮小板面積。芯片固定增益 8.2、全差分輸出，精度高、抗共模幹擾強，自帶電源監測與自診斷，適用於電源、充電樁、儲能、電機驅動等工業場景。

NSI3600D是一款集成隔離電源的高性能隔離放大器，支持±250mV差分輸入範圍。芯片集成了隔離的DCDC電源，可以在低壓側單電源供電下工作，省去高壓側供電電路，簡化設計及板級面積。NSI3600D的固定增益是8.2，全差分輸出，支持極低的偏置電壓和增益誤差及溫漂，保證芯片可以在全溫度範圍內支持極高的采樣精度。同時芯片還支持極高的共模瞬態抗擾能力，保證在電源和工業電機驅動等具有高頻開關擾動的系統中能夠可靠穩定工作。芯片還集成了內置隔離電源監測及自診斷輸出引腳，進一步簡化系統設計，增強可靠性。

特點

• 最高5000Vrms絕緣電壓
• ±250mV線性輸入電壓範圍
• 固定增益：8.2
• 低偏置誤差和溫漂：±0.2mV(Max), ±3μV/°C(Max)
• 低增益誤差和溫漂：±0.3％(Max)，±50ppm/°C(Max)
• 低非線性和溫漂：±0.05％(Max)，±1ppm/°C(Typ)
• SNR：84dB(Typ，BW = 10kHz)，71dB(Typ，BW=100kHz)
• 帶寬：350kHz(Typ)
• 高CMTI：150kV/μs(Typ)
• 系統級診斷功能：內置隔離電源監控
• 工作溫度：-40°C~125°C
• 符合RoHS的封裝：SOP16 (300mil)
•  產品已獲得如下安全認證

            - UL1577認證: 1分鐘 5kVrms
            - CQC認證：符合GB4943.1
            - CSA認證：組件符合5A
            - VDE認證：DIN EN IEC 60747-17 (VDE 0884-17)

應用

• 分流電流監控
• 電源
• 充電樁
• 儲能
• 光伏逆變器
• 工業電機驅動

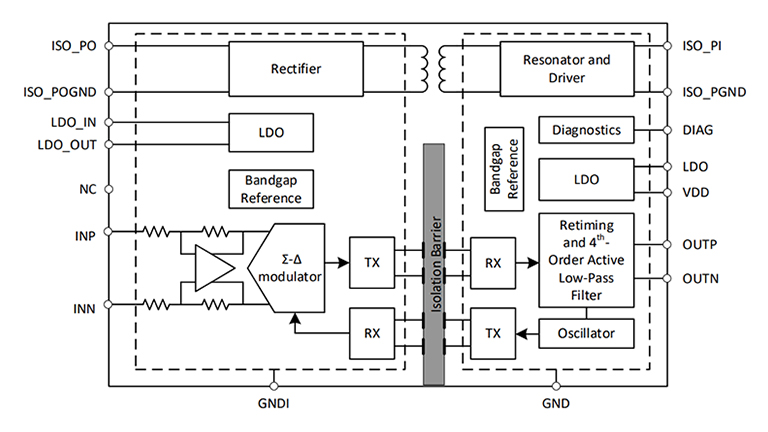

框圖
