高可靠性集成隔离电源的隔离电流采样放大器 NSI3600D

NSI3600D 是集成隔离电源的高性能隔离放大器，支持 ±250mV 差分输入，内置隔离 DC-DC 电源，可低压侧单电源供电，简化设计、缩小板面积。芯片固定增益 8.2、全差分输出，精度高、抗共模干扰强，自带电源监测与自诊断，适用于电源、充电桩、储能、电机驱动等工业场景。

NSI3600D是一款集成隔离电源的高性能隔离放大器，支持±250mV差分输入范围。芯片集成了隔离的DCDC电源，可以在低压侧单电源供电下工作，省去高压侧供电电路，简化设计及板级面积。NSI3600D的固定增益是8.2，全差分输出，支持极低的偏置电压和增益误差及温漂，保证芯片可以在全温度范围内支持极高的采样精度。同时芯片还支持极高的共模瞬态抗扰能力，保证在电源和工业电机驱动等具有高频开关扰动的系统中能够可靠稳定工作。芯片还集成了内置隔离电源监测及自诊断输出引脚，进一步简化系统设计，增强可靠性。

特点

• 最高5000Vrms绝缘电压
• ±250mV线性输入电压范围
• 固定增益：8.2
• 低偏置误差和温漂：±0.2mV(Max), ±3μV/°C(Max)
• 低增益误差和温漂：±0.3％(Max)，±50ppm/°C(Max)
• 低非线性和温漂：±0.05％(Max)，±1ppm/°C(Typ)
• SNR：84dB(Typ，BW = 10kHz)，71dB(Typ，BW=100kHz)
• 带宽：350kHz(Typ)
• 高CMTI：150kV/μs(Typ)
• 系统级诊断功能：内置隔离电源监控
• 工作温度：-40°C~125°C
• 符合RoHS的封装：SOP16 (300mil)
• 产品已获得如下安全认证

            - UL1577认证: 1分钟 5kVrms
            - CQC认证：符合GB4943.1
            - CSA认证：组件符合5A
            - VDE认证：DIN EN IEC 60747-17 (VDE 0884-17)

应用

• 分流电流监控
• 电源
• 充电桩
• 储能
• 光伏逆变器
• 工业电机驱动

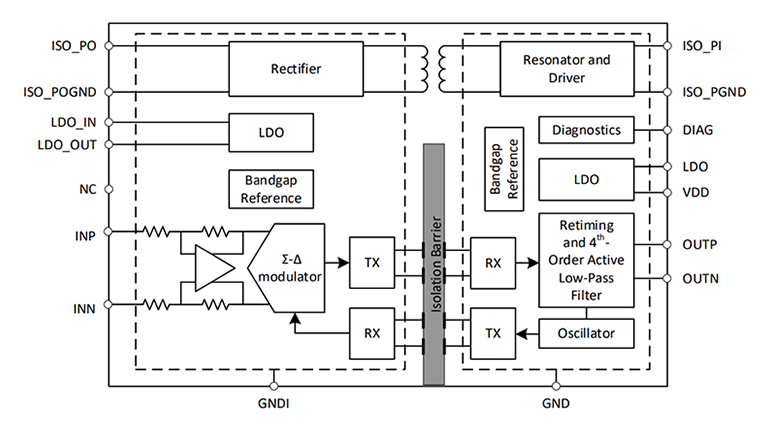

框图
