D-NTC单总线型数字温度传感器 NST1002

NST1002是一款高精度双引脚单总线型温度传感器。NST1002具有单总线协议输出接口以及在宽温度范围内高精度的特性可直接与 MCU连接使用,  保障测量精度的同时降低开销。NST1002器件在-50℃至150℃的温度范围内支持±0.5℃的最大精度,同时具有极高的分辨率（0.0078125℃）,无需借助系统校准或软硬件补偿。单总线协议的数字接口设计用于直接连接GPIO,从而简化硬件实施。简单的双引脚架构使得NST1002器件可轻松转换成双线温度探针。

特色

• 工作温度范围: ‒50℃至150℃
• -50℃~150℃内保持高精度

       DFN-2L
         0℃~85℃范围内精度：±0.1℃ (典型值) ±0.25℃ (最大值)
         -40℃~125℃范围内精度：±0.5℃ (最大值)
         -40℃~150℃范围内精度：±0.5℃ (最大值)@3.3V
       TO-92S-2L
         0℃~85℃范围内精度：±0.2℃ (典型值)
         -20℃~85℃范围内精度：±0.35℃ (最大值)
         -40℃~125℃范围内精度：±0.7℃ (最大值)
         -40℃~150℃范围内精度：±0.7℃ (最大值)@3.3V

• 高分辨率：0.0078125℃（1 LSB）
• 快速温度响应：硅油τ63%0.27S（DFN2L）
• 单次温度转换时间：32ms
• 超低功耗：工作电流30µA，零待机功耗
• 电源电压范围：1.7V到5.5V
• 单总线协议数字输出，无需AD转换接口
• 支持双引脚简化温度测量方案
• DFN2L超小封装，与0603电阻尺寸相同

应用

• 电表
• 燃气表测温
• 智能马桶
• 小家电
• 血糖仪
• 数字温度探头
• 智能可穿戴
• 工业物联网
• 电池温度检测

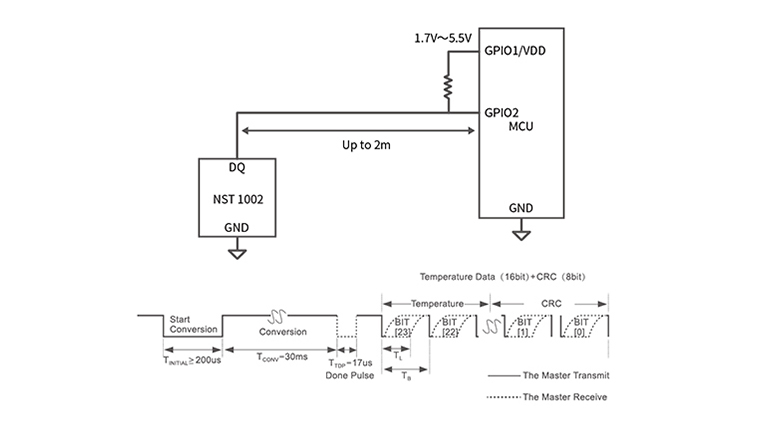

框图
