nPM1304 Power Management IC

高度整合的 PMIC（電源管理 IC），適用於小尺寸電池應用，具有系統管理功能和精密電池電量計量

nPM1304 是一款高度整合的電源管理 IC (PMIC)，它將嵌入式設計所需的基本功能整合到一個小型封裝中，從而簡化了系統設計，從而以更少的元件實現更長的運行時間和更有效率的電池充電。 nPM1304 基於 nPM1300 平台構建，並針對小型電池進行了最佳化，支援更低的充電電流和更高的充電終止電壓。

nPM1304 針對最高效率和緊湊尺寸進行了最佳化，並可透過相容於 I2C 的雙線介面 (TWI) 進行配置。此介面可輕鬆存取和配置一系列進階系統管理功能，包括：整合的單鍵或雙鍵硬重置功能、精確的電池電量計、系統級看門狗、斷電警告以及啟動失敗恢復。

這些功能通常在嵌入式設計中以分立元件的形式實現，但 nPM1304 將它們整合到一個緊湊的封裝中，從而簡化了系統設計並減少了所需的元件數量。
nPM1304 可管理 Nordic 超低功耗 nRF52、nRF53 和 nRF54 系列無線系統單晶片 (SoC) 以及其他微控制器 (MCU) 的電源供應器。

它是智慧戒指、觸控筆、生物感測器和運動表現追蹤器等小型先進物聯網產品的理想選擇。

特點

• 4-100 mA battery charger
• Two 200 mA buck DCDC regulators
• Two 100 mA Load switches / 50 mA LDOs
• Hard reset for one or two buttons
• Fuel gauge
• System-level watchdog and failed-boot recovery
• Intelligent power-loss warning
• Five GPIOs
• Three LED drivers
• Controlled via I2C compatible TWI
• USB-C compatible

應用

• Smart rings
• Stylus pens
• Biosensors
• Sports performance trackersg

關鍵元件

• 5 x 5 mm QFN
• 3.1 x 2.4 mm WLCSP

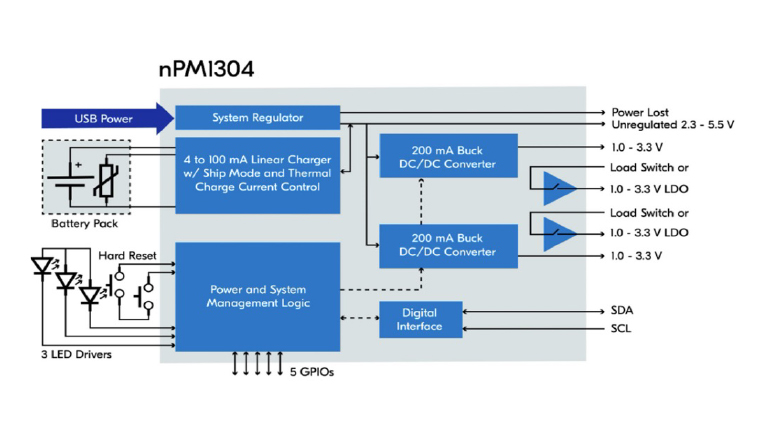

框圖

圖片說明
