村田隔離式閘極驅動器

村田的DC-DC轉換器系列專為閘極驅動電源設計，廣泛應用於替代能源、動作與控制、移動及醫療產業解決方案中的閘極驅動電路。

特點

• 超低隔離電容 3pF
• 針對IGBT/SiC和MOS閘驅動的優化雙極輸出電壓
• 直流連接電壓可承受高達3KV
• 特徵化的局部放電性能
• 在1.6kV下，dv/dt抗擾能力高達80kV/µS

應用

在高功率下，逆變器或轉換器通常使用橋接模式來產生線頻交流電，或為馬達、變壓器及其他負載提供雙向PWM驅動。橋接電路通常包括IGBT或MOSFET（包括碳化矽和氮化鎵），作為「高側」開關，其發射極/源極是高電壓和高頻率的開關節點。因此，閘驅動PWM信號及相關的驅動電源軌道，必須以發射極/源極作為基準與地面進行電氣隔離。

此外，驅動電路及相關的電源軌應能不受開關節點的高「dV/dt」影響，並且具有非常低的耦合電容。在多數情況下，橋接電路需要與控制電路有安全機構認證的隔離，因此驅動電路的隔離屏障必須堅固，並且在設計壽命期間不因局部放電效應出現顯著的劣化。

MGJ系列的DC-DC轉換器即為專為「高側」閘極驅動電路提供最佳驅動電壓和隔離而量身打造的產品。

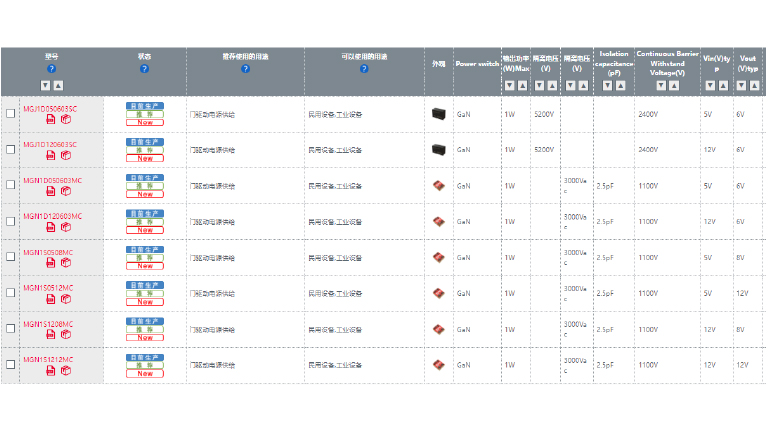

關鍵元件
