隔离门驱动电源模块

村田的一系列专门为栅极驱动电路设计的门驱动DCDC转换器，通常用于新能源，运动与控制，移动性和医疗保健解决方案中。

特点

• 超低隔离电容3pF
• 优化的IGBT / SiC和MOS栅极驱动的双极输出电压
• 直流链路电压最高可承受3KV
• 针对局部放电的可靠性
• dv/dt抗扰度在1.6kV下高达80kV/µS

应用

在高功率下，逆变器或变换器通常使用“桥接式”配置来产生线频交流电或为电机、变压器或其他负载提供双向PWM驱动。桥接电路通常包括IGBT或MOSFET,包括SiC和GaN,作为“高侧”开关，其发射器/信号源是高压和高频开关节点。因此，栅极驱动PWM信号和相关的驱动电源轨 (以发射极/源极为基准) 必须与地绝缘。此外，驱动电路和相关的电源轨应该不受开关节点的高“dV/dt”的影响，并且具有很低的耦合电容。在许多情况下，桥接电路需要与控制电路进行安全机构级隔离，因此驱动电路隔离屏障必须坚固，且在设计寿命内不会因部分放电效应而出现明显的下降。

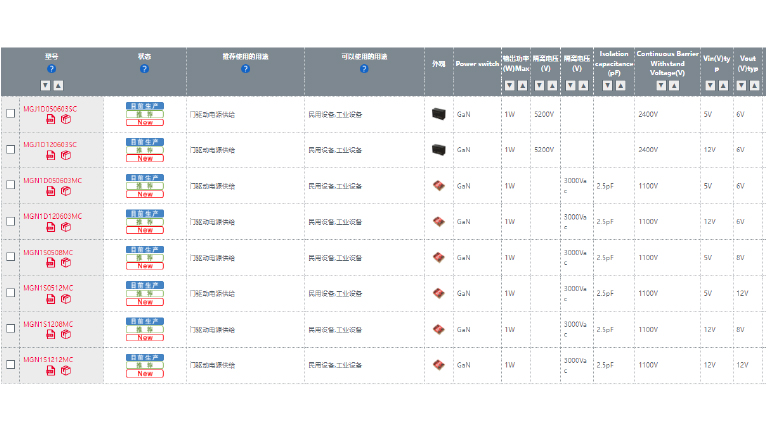

MGJ系列DC-DC转换器旨在为这些“高侧”栅极驱动电路提供最佳的驱动电压和隔离。

关键元件
