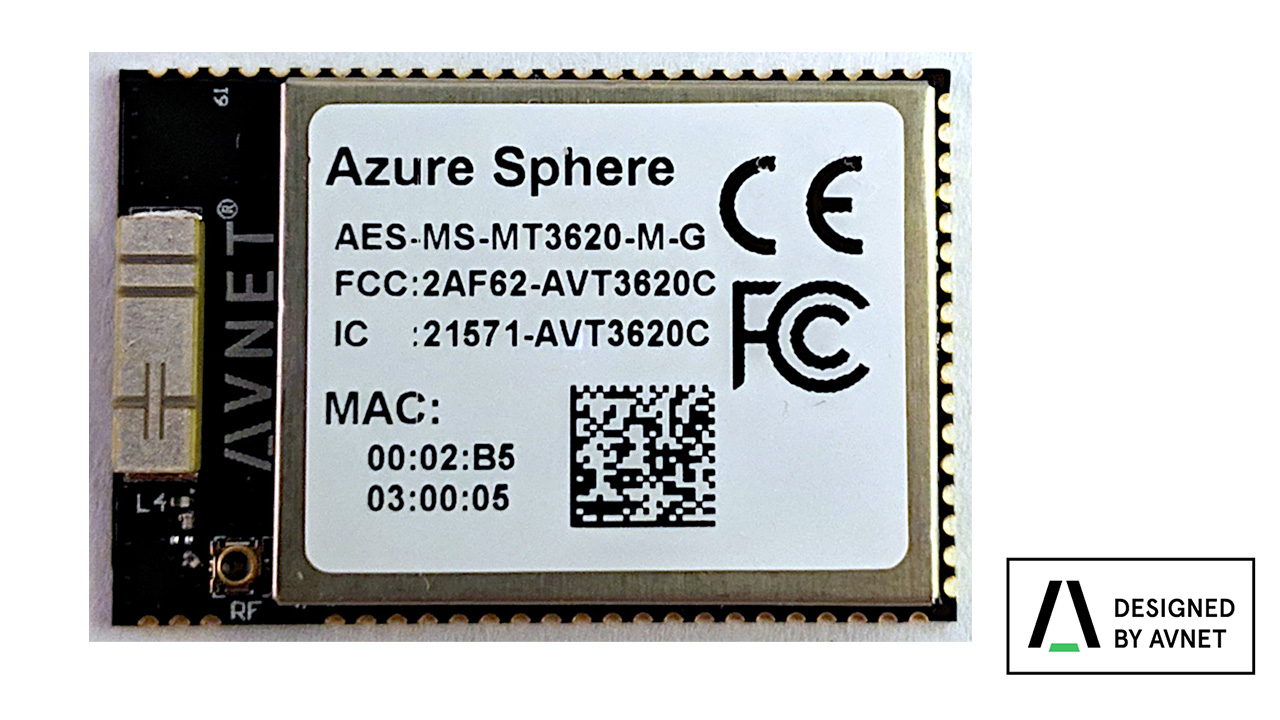

AES-MS-MT3620-M-G Azure Sphere MT3620 Module
特徴
Microsoft Azure Sphereのエンドツーエンドソリューション
Azure Sphere MT3620モジュールは、MT3620を搭載したMicrosoft Azure Sphereのエンドツーエンドソリューションをサポートするモジュールです。 Wi-Fiチップアンテナを搭載し、RFフロントエンド回路を33mm×22mmの小型モジュールに統合することで、Azure Sphereソリューションを実装するための設計時間の短縮に貢献します。 Microsoftのエンドツーエンドのセキュリティ、OTAアップデートサービス、ユーザーフレンドリーなVisual Studio開発環境は、従来のMCUソリューションと比較した場合、大きな価値を付加します。
無線認証取得
Azure Sphere MT3620モジュールは、無線認証を取得しています。モジュールを搭載する最終製品で認証コストとテスト時間を費やす必要はありません。
ペリフェラルの容易な接続
MT3620に搭載されているペリフェラル（GPIO、UART、I2C、SPI、PWM、ADC）は、モジュール上の 専用I/Oピンにマッピングし、外部センサ、I/Oコネクタ、または他のユーザーアプリケーション回路に 接続することができます。

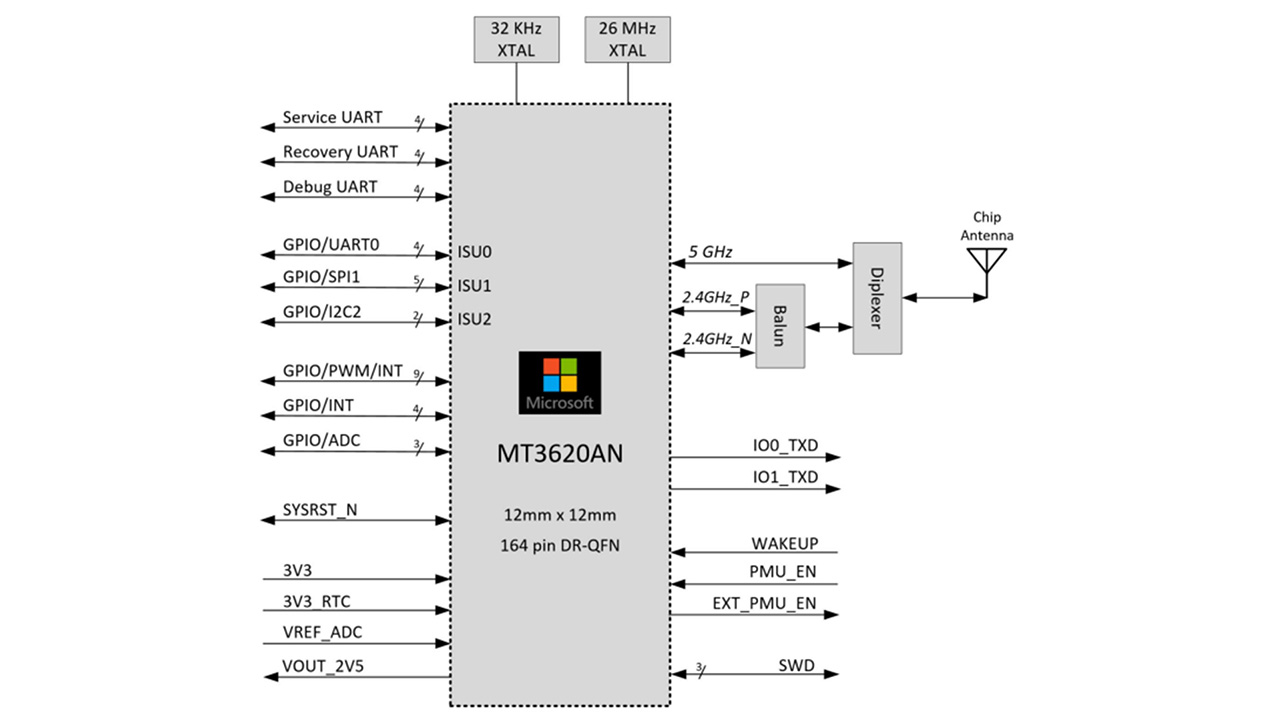

ブロック図
仕様
| モデル名 | Azure Sphere MT3620 Module |
|---|---|
| 型番 | AES-MS-MT3620-M-G |
| MCU | MT3620 1 x Arm Cortex-A7 core @500MHz, 4MB SRAM 2 x Arm Cortex-M4 core @200MHz, 64KB SRAM |
| 無線LAN | Dual-band 2.4/5GHz 802.11b/g/n Wi-Fi Onboard dual-band 2.4/5GHz chip antenna |
| IO | 3 x ISU serial interface, pre-configured for I2C, SPI, UART 1 x I2S support slave and TDM slave mode 3 x 12bit ADC input I/O (or GPIOs) 9 x PWM outputs (or up to 24 GPIOs) 1 x RTC (requires VBAT supply) Programming ＆ Recovery interface |
| ソフトウェア | IDE : Microsoft Visual Studio Operating System : Windows 10 Language : C |
| サイズ | W33mm x D22mm x H3.5mm |
| 動作温度 | -30C to +85°C ※ただし結露無きこと |
| Certifications | FCC, IC, CE, RoHS |
資料
| タイトル | タイプ | 公開日 |
|---|---|---|
| K1279_Azure MT3620 Modules Product Preview_Web_v2 | Product Guide | 2020/12/31 |
| Datasheet and User Manual AES-MS-MT3620-M-G Module (v1_3) | User Manual | 2020/12/31 |
| Block Diagram - AES-MS-MT3620-M-G Module (v2.0) | Block Diagram | 2020/12/31 |
| AES-MS-MT3620-M-G_SCH_2019-07-03 | Schematics | 2020/12/31 |
| AES-MS-MT3620-M-G Module Mech Drawing (v1.0) | Drawing | 2020/12/31 |
| Datasheet and User Manual AES-MS-MT3620-M-G Module (v1_3) | User Manual | 2020/12/31 |
