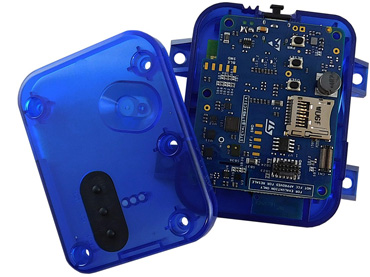

STWIN.box - STEVAL-STWINBX1

インダストリアルIoT向け　ワイヤレス･センサ･ノード開発キット

STWIN.box（STEVAL-STWINBX1）は、状態監視や予知保全などのIoTコンテキストにおける高度な産業用センシング･アプリケーションのプロトタイピングとテストを簡素化する開発キットおよびリファレンス･デザインです。

これはオリジナルのSTWINキット（STEVAL-STWINKT1B）の進化版であり、振動測定における機械的精度の向上、堅牢性の向上、最新のBoM、および外部アドオン用の使いやすいインタフェースを備えています。

Long Copy_Body

STWIN.boxキットは、480mAh LiPoバッテリ、ST-LINKデバッガ用アダプタ、プラスチック･ケース、DIL 24センサ用アダプタ･ボード、およびフレキシブル･ケーブルで構成されています。多くのオンボード産業グレードのセンサと超低電力MCUにより、超低消費電力、9 DoFモーション･センシング、広帯域での振動分析、オーディオおよび超音波音響検査、正確なローカル温度、環境モニタリングに対応できるアプリケーションが実現できます。

豊富なソフトウェア･パッケージのセットはソースコードで利用できます。最適化されたFirmWareライブラリと完全なコンパニオン･クラウド･アプリケーションは、エンド･ツー･エンド･ソリューションを作成するための設計サイクルの高速化に役立ちます。本キットは、内蔵のRS485トランシーバ、Bluetooth LE、Wi-Fi、NFCなど、様々な接続オプションをサポートしています。STWIN.boxはまた、STEVAL-C34KAT1振動計や温度センサ拡張ボードなど、STM32ファミリに関連するスモール･フォーム･ファクタ･ドーター･ボード用の34ピン拡張コネクタも搭載しています。STWIN.boxは、STおよびサードパーティ･ソフトウェアを使用する産業用IoTアプリケーションのためのフィールド･トライアル、デモンストレーション、PoCに適しています。

特長

振動監視と超音波検出用のマルチセンシング･ワイヤレス･プラットフォーム
STWIN.boxコアシステム･ボードにプロセッシング、センシング、コネクティビティ、拡張機能を実装して構築
FPUおよびTrustZoneを搭載し、160MHz、2048kByteのFlashメモリで動作する超低消費電力のArm® Cortex®-M33（STM32U585AI）
スタンドアロン型データロギング･アプリケーション用のMicroSDカードスロット
オンボードのBluetooth® LE v5.0ワイヤレス･テクノロジー（BlueNRG-M2）、Wi-Fi®（EMW3080）、NFC（ST25DV04K）
STSAFE-A110による認証システムとブランド保護セキュア･ソリューションを実装できるオプション
34ピンFPCコネクタを介して拡張可能
幅広い産業用IoTセンサ:
- 超広帯域幅（最大6kHz）、低ノイズ、3軸デジタル振動センサ（IIS3DWB）
- Machine Learning Coreを搭載した3D加速度センサ+3DジャイロiNEMO慣性計測ユニット（ISM330DHCX）
- 産業用アプリケーション向けの高性能超低消費電力3軸加速度計（IIS2DLPC）
- 超低消費電力3軸磁力計（IIS2MDC）
- 機械学習コアが組み込まれた高精度、高解像度、低消費電力の2軸デジタル傾斜計（IIS2ICLX）
- フルモールド･パッケージのデュアル･フルスケール、1.26barおよび4bar、絶対デジタル出力気圧計（ILPS22QS）
- 低電圧、超低電力、精度0.5°C I²C/SMBus 3.0温度センサ（STTS22H）
- 工業グレードのデジタルMEMSマイク（IMP34DT05）
- 最大80kHzの周波数応答を備えたアナログMEMSマイク（IMP23ABSU）

アプリケーション

ファクトリ･オートメーション
産業用センサ

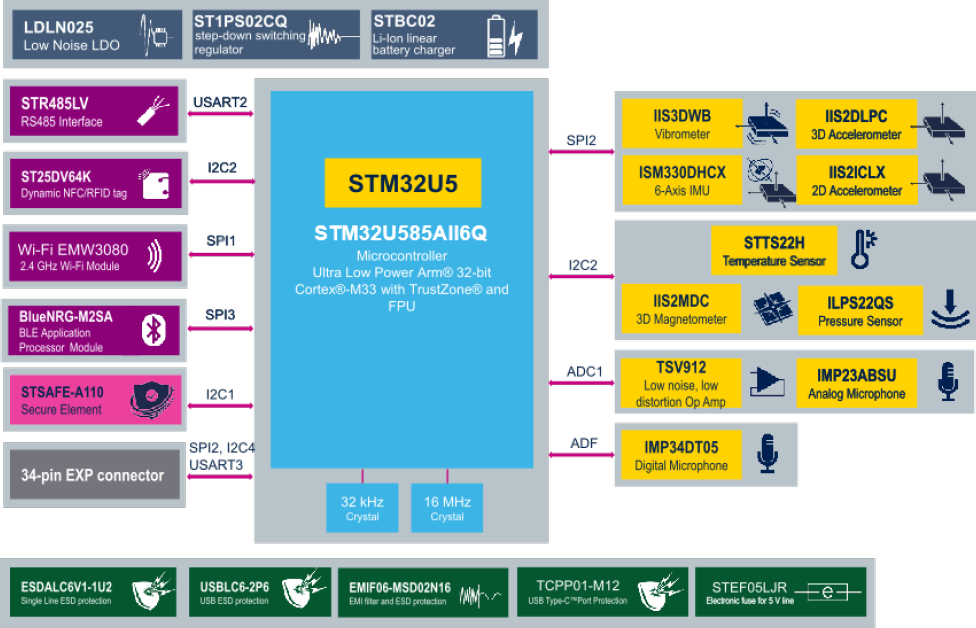

機能ブロック図

ツールとソフトウェア

STEVAL-C34KAT1 : 振動計および温度センサ拡張キット（STEVAL-STWINBX1に付属）
FP-SNS-STBOX1 : ワイヤレス･マルチセンサ開発キットのプロモード用STM32Cube機能パック（無料ダウンロード）
FP-SNS-DATALOG2 : 高速データロギングおよび超音波処理用のSTEVAL-STWINBX1評価キット用STM32Cube機能パック（無料ダウンロード）
FP-AI-MONITOR2 : 人工知能（AI）を活用し、最新の超低消費電力STM32向けに最適化されたモニタリング･アプリケーション用のSTM32Cube機能パック（無料ダウンロード）
X-CUBE-MEMSMIC1 : STM32Cube用のアナログおよびデジタルMEMSマイク取得および処理ソフトウェア拡張（無料ダウンロード）
STBLESensor : AndroidおよびiOS用のBluetooth LEセンサ･アプリケーション（無料ダウンロード）

STWINBX1とSTWINKT1Bの違い

クローズドボックス･デザイン
STM32U5 Cortex-M33@160MHz、768kB RAM、2MB Flash
MXChipからアップデートされたWi-Fiモジュール（PCBに実装）
アップグレードされたセンサ
- 機械学習コア付き２軸デジタル傾斜計 IIS2ICLX
- 低消費電力3軸加速度センサ IIS2DLPC
- 温度センサ STTS22H
- 圧力センサ ILPS22QS
特定アプリケーション用の外部アドオン
AzureRTOSのネイティブサポート
