ウイニング・コンビネーション

CordlessVacuum_Long Copy

コードレス・クリーナー

CordlessVacuum_Mixed Media

より小型で高効率なモータ内蔵機器への需要が高まり、BLDCモータ搭載機器向けのソリューションが急速に増加しています。BLDCモータシステム設計のポイントは、堅牢かつ信頼性が高いモータ制御回路と、安全な制御アルゴリズムを実行できる汎用性が高いMCUです。クリーナーはBLDCモータを使用する応用事例の一つですが、他の類似システムにも応用できます。モータ制御回路の主な構成要素には、MOSFETドライバ、汎用MCU、レギュレータ、セル・バランサー、バッテリ充電器が含まれます。

CordlessVacuum_Body

特長：

  • 超低消費電力MCU
  • 4μsの高速ウェイクアップ
  • オペアンプとコンパレータを統合した12ビットA/Dコンバータ
  • ユーザーがプログラム可能なEEPROMを内蔵した高精度なセル・バランサーとモニタ



アプリケーション：

  • クリーナー
  • 小型モータ装置


CordlessVacuum_Table

製品説明ドキュメント
MCU
RL78/G1FセンサレスBLDCモータ制御にも適した、機能強化の多機能マイクロコントローラデータシート
Li-ion Battery Monitor
ISL94202Standalone 3 to 8 Cell Li-Ion Battery Pack Monitorデータシート
Voltage Supervisor
ISL880115 Ld Voltage Supervisor with Adjustable Power-On Reset, Dual Voltage Monitoring or Watchdog Timer Capabilityデータシート
Gate Driver
HIP210360V、1A/2Aピーク、4V UVLOハーフブリッジドライバデータシート
HIP210460V、1A/2Aピーク、4V UVLOハーフブリッジドライバ (2つの内部LDO - 12Vおよび3.3V)データシート

CordlessVacuum_BlockDiagram

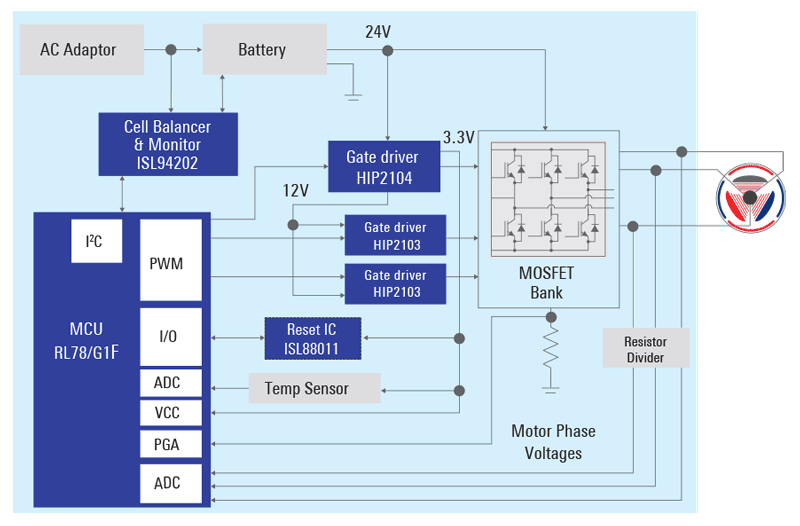

ブロック図
