471-036

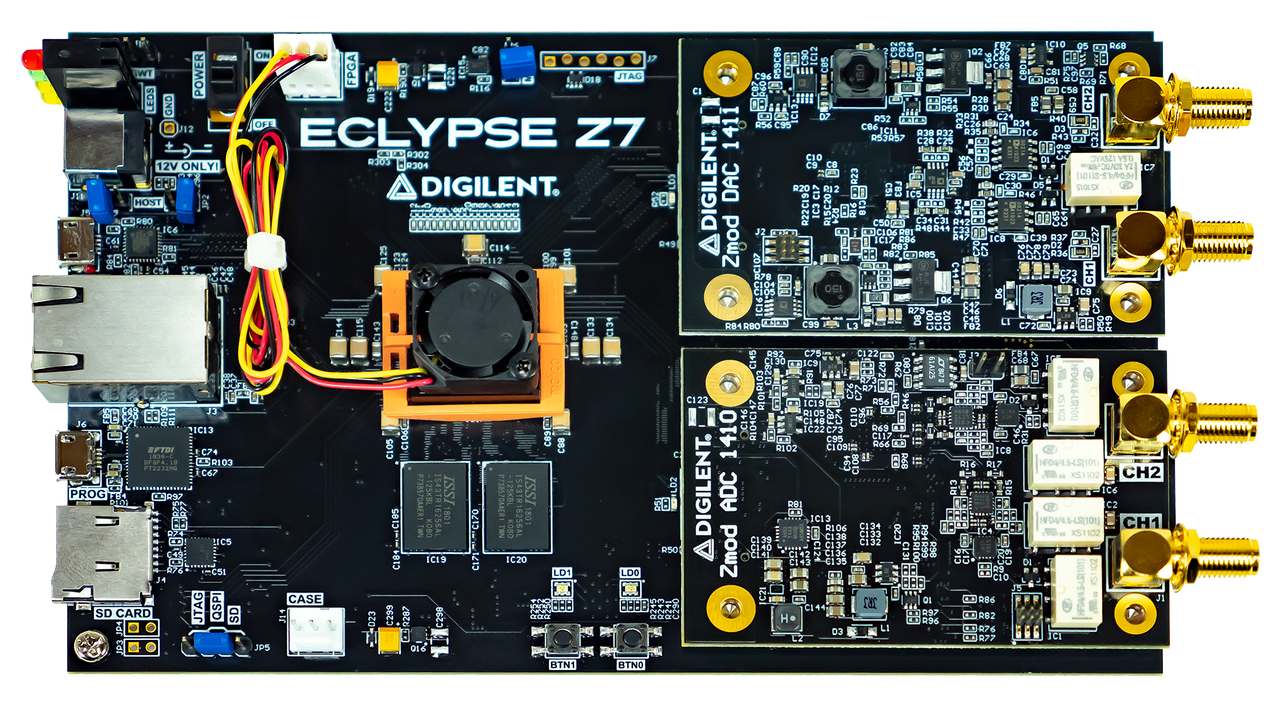

開発ボード, Eclypse Z7, XC7Z020-1CLG484C/ADC1410/DAC1411, ARM/FPGA, One Zmod ADC/Zmod DAC
| Digilent Eclypse Z7は、新しいEclypseプラットフォームの最初のホストボードです。 モジュラー機能、高速I / O、FPGA SoCを提供しており、計測アプリケーション向けに消費電力と設計の柔軟性を提供します。Eclypseプラットフォームは、標準的な開発ボードではありません。 設計フローを合理化し加速する新しい方法と、新しく開発されたソフトウェアアーキテクチャを組み合わせることで、研究およびプロトタイピングプラットフォームを作成でき、生産性と柔軟性を最適化します。 ザイリンクスのZynq 7020 FPGA SoCに加えて、Eclypse Z7は2つの高速コネクタを備えています。Opal Kellyの新しいSYZYGYスタンダードを使用します。Digilentの新しいZmodファミリにて、高性能のI / Oを可能にします。 ハードウェアはEclypse Platformのストーリーの一部に過ぎず、Petalinuxがサポートされ、ビルド済みのLinuxイメージにはバルクデータ転送用のソフトウェアAPIが付属しています。 ソフトウェアアーキテクチャは完全にオープンでカスタマイズ可能です。 このシステムにより、新しいユーザーは、必要になるまでハードウェアに触れることなく開始でき、組み込みの高レベルAPIのサポートにより、ユーザーはFPGAと直接インターフェイスすることなくハードウェアアクセラレーションの利点を享受できます。 https://youtu.be/wc-nkeWz9S8 型番「471-036」には以下3つの製品が含まれます ・SYZYGYインターフェース搭載Zynq-7000 SoC開発ボード(型番：410-393） ・Zmod DAC 1411：SYZYGY互換 デュアルチャネル14ビット DAC(型番：410-397） ・Zmod ADC 1410 ：SYZYGY互換 デュアルチャネル14ビット ADC(型番：410-396） |
- XC7Z020-1CLG484C 667MHz dual-core Cortex-A9 processor
- DDR3L memory controller with 8 DMA channels and 4 high performance AXI3 server ports
- High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
- Low-bandwidth peripheral controllers: SPI, UART, CAN, I2C
- Programmable from JTAG, quad-SPI flash, microSD card, programmable logic equivalent to Artix-7 FPGA
- 1 GiB DDR3L with 32-bit bus at 1066MT/s, microSD card slot and Powered from external 12V 5A supply
- Platform MCU for configuration of adjustable power supplies and temperature management
- Gigabit Ethernet PHY, USB-JTAG programming circuitry, USB-UART bridge
- 2 ports following SYZYGY std interface specification, dedicated differential clocks for i/p and o/p
- Compatible with a variety of SYZYGY pods, allowing for a wide variety of applications
