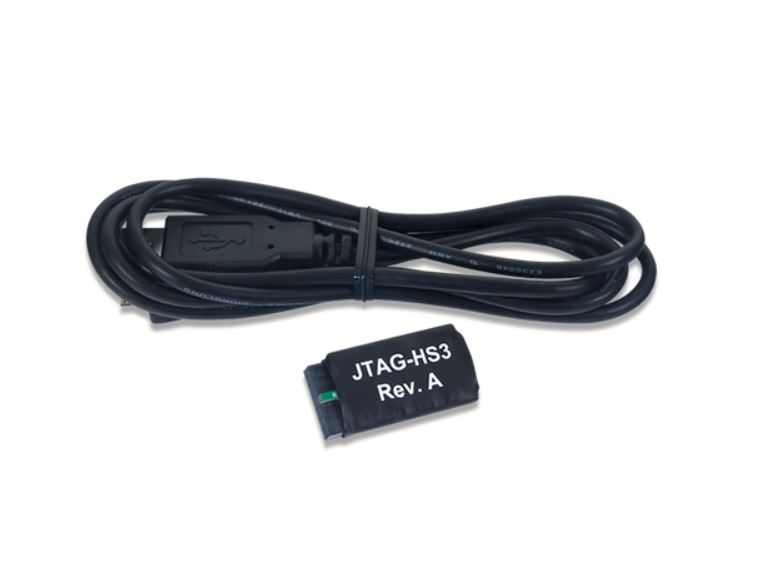

410-299

Joint Test Action Group（JTAG）-HS3プログラミングケーブルは、新しいザイリンクスFPGA向けの高速プログラミング・ソリューションです。
このケーブルはすべてのザイリンクスツールと互換性があり、iMPACT™、ChipScope™、およびEDKからシームレスに駆動できます。XILNX FPGAデバイスやSoCデバイスの高速プログラミング / デバッグを行えます。
JTAG HS3は、標準のA-micro-USBケーブルを介してPCに接続すると、USBから電力を受け取り、ターゲットボードに接続されていなくてもDigilentプログラミングケーブルとして認識できます。

• Small, complete, all-in-one JTAG programming/debugging solution for Xilinx FPGAs and SoCs
• Plugs directly into standard Xilinx JTAG header
• Separate Vref drives JTAG signal voltages; Vref can be any voltage between 1.8V and 5V
• High-Speed USB2 port that can drive JTAG bus up to 30Mbit/sec (frequency adjustable by user)
• Compatible with Xilinx ISE 14.1 and newer, Xilinx Vivado 2013.3 and newer
• Uses micro_AB USB2 connector
• Open drain buffer on pin 14 allows debugging software to reset the processor core of Xilinx’s Zynq platform
