410-263

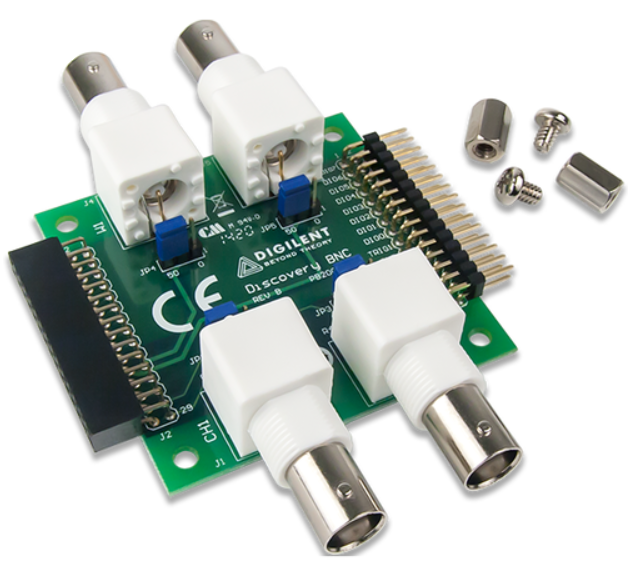

Analog Discovery用のBNCアダプタボードは、Analog Discovery™ツールと一緒に使用して、標準のBNC終端テストリードとプローブを使用できるようにすることを目的としています。

Analog Discoveryの2つのオシロスコープ・チャネルのそれぞれにBNC終端を提供します。オシロスコープの各チャンネルは、そのチャンネルのBNC入力コネクタの後ろにあるジャンパを調整することによって、ACまたはDC結合として選択することができます。
さらに、2つのAWGチャネルにはBNC終端も装備されており、各チャネルは50オームまたは0オーム終端のいずれかを選択できます。これにより、ユーザーはAnalog Discoveryの出力インピーダンスを標準の50Ωのテストリードと一致させることができます。
また、直接リードに接続することもできます。
