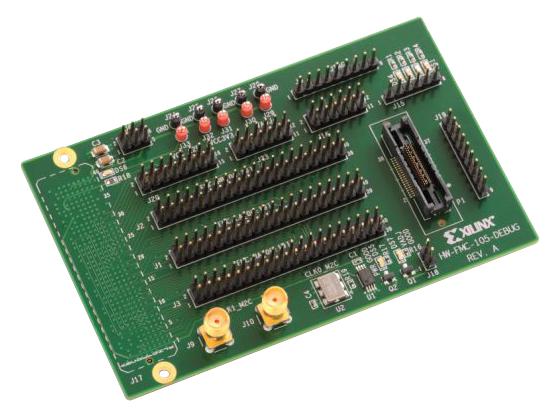

HW-FMC-XM105-G

FMC XM105 Debug Cardは、SP601、SP605、およびML605など、AMD社FMC対応FPGAボード上のFMCコネクタの多くのピンにアクセスできるように設計されています。FMC XM105 Debug Cardには、多数のマルチポジションヘッダーやコネクタが搭載され、ボードインタフェースとFPGAインタフェース信号の送受信が可能です。シリアルIICバスによる再プログラマブルLVDSクロックソースとSMAコネクタのペアにより、FMC対応ボードのFPGAに差動クロックソースが提供されます。また、2 KbのシリアルIIC EEPROMには不揮発性のストレージが用意されています。LPCおよびHPCのFMCボードコネクタインタフェースがサポートされており、SP601およびSP605ボードには1つのFMC LPCインタフェース、ML605には1つのFMC LPCインタフェースと1つのFMC HPCインタフェースがあります。FMC XM105 Debug Cardには、LPCまたはHPC FMC対応ボードコネクタにマッチするFMC HPCコネクタが含まれています。

• A 2Kb serial IIC EEPROM provides non-volatile storage
