2506 Long Copy - Main Title

日清紡マイクロデバイス PMIC 概要

2506 Mixed Media

半導体デバイスの企画から開発・生産・販売・品質保証まで一貫した技術的ノウハウ をもとに、世界に先駆けて製品化を実現したCMOSアナログ技術をコアとして、市場の要求に合わせた電源ICを提供し、お客様製品の付加価値向上をサポートします。 また、AMD FPGA製品の電源仕様に合わせた電源ICをサポートしています。

2506 Long Copy - Content 1

RN5T568 (PMIC) のメリット

  • AMDデバイスの仕様に合わせたシーケンス制御
    • お客様のプラットフォームや電源構成に合わせたシーケンス設定が可能です。
    • Power ON/OFF の設定だけでなく、Sleep IN/OUT のシーケンス設定をすることもできます。



  • OTPによるフレキシブルな出力電圧設定
    • 初期の出力電圧はOTPで設定し、その後はレジスタで変更が可能です。
      設定電圧範囲も広いため、お客様のプラットフォームに合わせた設定をすることができます。

  • マルチファンクションGPIOを搭載
    • マルチファンクションGPIO（General Purpose Input/Output Pin）が搭載されているため、
      ご利用のアプリケーションにあわせた入出力の選択ができます。

その他の特徴とメリットについてはこちら



2506 Long Copy - Content 2-2

電源構成例

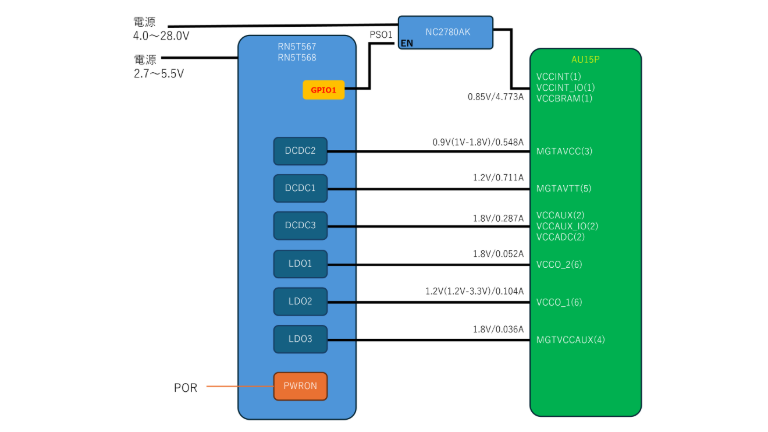

Artix™ UltraScale+™ +

AMD社「Artix™ UltraScale+™」紹介ページはこちら



2506-Nisshinbo-PMIC-04

デバイス型番 タイプ 入力電圧 出力電圧 出力電流 パッケージ
RN5T567
RN5T568		 PMIC
(4×DCDC + 7×LDO)		 2.7V～5.5V 0.6V～3.5V
(各ch固定/個別設定可能)		 DCDC: 2A～3A
LDO: ～0.3A		 QFN0606-48-P14
QFN0707-48-P25
NC2702MA 高耐圧 降圧DCDC
(コイル内蔵)		 4V～28V 0.7V～5.3V
(外部設定)		 6A QFN0910-65-MA
NC2780AK 高耐圧 降圧DCDC
(コントローラ)		 4V～34V 0.7V～5.3V
(外部設定)		 外付けFETに依存 HSOP-18-AK
Spartan™ UltraScale+™ +

AMD社の「Spartan™ UltraScale+™」紹介ページはこちら



2506-Nisshinbo-PMIC-06

デバイス型番 タイプ 入力電圧 出力電圧 出力電流 パッケージ
RN5T567
RN5T568		 PMIC
(4×DCDC + 7×LDO)		 2.7V～5.5V 0.6V～3.5V
(各ch固定/個別設定可能)		 DCDC: 2A～3A
LDO: ～0.3A		 QFN0606-48-P14
QFN0707-48-P25

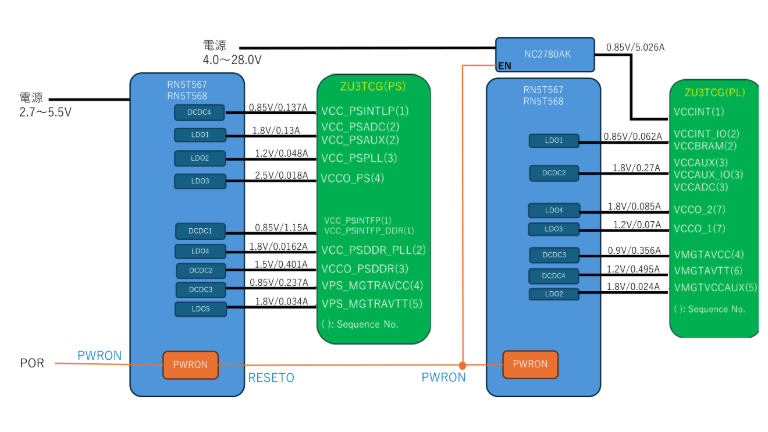

Zynq™ UltraScale+™ +

AMD社の「Zynq™ UltraScale+™」紹介ページはこちら



2506-Nisshinbo-PMIC-08

デバイス型番 タイプ 入力電圧 出力電圧 出力電流 パッケージ
RN5T567
RN5T568		 PMIC
(4×DCDC + 7×LDO)		 2.7V～5.5V 0.6V～3.5V
(各ch固定/個別設定可能)		 DCDC: 2A～3A
LDO: ～0.3A		 QFN0606-48-P14
QFN0707-48-P25
NC2702MA 高耐圧 降圧DCDC
(コイル内蔵)		 4V～28V 0.7V～5.3V
(外部設定)		 6A QFN0910-65-MA
NC2780AK 高耐圧 降圧DCDC
(コントローラ)		 4V～34V 0.7V～5.3V
(外部設定)		 外付けFETに依存 HSOP-18-AK



2506 Long Copy - Content 3-2

汎用コード

STATUS Mass Production
対応プロセッサ AMD
SOC/FPGA Zynq™ 7010 Spartan™ 7
Artix™ 7
Product Name RN5T568AV RN5T568AZ RN5T568BY
＋ OTP CODE LIST (Mass Product Codes)
Mode Normal Normal Normal
Slot Width 2ms 2ms 2ms
                                                     SLOT Number
DCDC1 1 1 0
DCDC2 14 14 7
DCDC3 14 14 4
DCDC4 7 7 8
LDO1 0 14 Slot_Off
LDO2 8 7 Slot_Off
LDO3 Slot_Off 14 7
LDO4 14 14 7
LDO5 14 14 7
LDORTC1 Always On Always On Slot_Off
LDORTC2 Disable Disable Disable
                                                     Output Voltage [V]
DCDC1 1.00 1.00 1.00
DCDC2 3.30 3.30 2.50
DCDC3 1.50 1.50 1.80
DCDC4 1.80 1.80 3.30
LDO1 1.80 1.80 3.30
LDO2 3.30 3.30 1.80
LDO3 1.50 3.30 1.80
LDO4 1.25 1.25 1.00
LDO5 1.80 1.80 1.20
LDORTC1 1.80 3.30 3.30
LDORTC2 - - -
                                                     GPIO
GPIO0 ON_EXTIN ON_EXTIN ON_EXTIN
GPIO1 LED LED LED
GPIO2 GPIO PSO2(Slot1) PSO2(Slot1)
GPIO3 PSHOLD PSHOLD PSHOLD



パートナーボードのご紹介 Avnet Integrated (MSC)

MSC SM2S-IMX8M

MSC SM2S-IMX8M

MSC SM2S-ZUSP

MSC SM2S-ZUSP
