XClampR® 雙向平鉗位瞬態電壓抑制器，表面貼裝 DO-218AC 封裝

表面貼裝型 XClampR® 瞬態電壓抑制器，耐高溫、可靠性優異

・用於保護精密電子設備，免受感性負載切換及雷擊引發的瞬態電壓衝擊;

・該系列瞬態電壓抑制器鉗位電壓低，SMC（DO-214AB）與 DO-218AB 封裝型號可承載高脈衝峰值電流;

・適用於斷態電壓高於 24 伏特的場景，例如輕度混合動力汽車中 48 伏特皮帶啟動發電機（BSG）、整合式啟動發電機（ISG）；本元件可搭配常規瞬態電壓抑制器使用

特點

• 擊穿電壓：36.7 伏特～104 伏特
• 最大鉗位電壓：40.6 伏特～104.0 伏特
• 脈衝峰值電流：10/1000 微秒波形下為 80.5 安培～207.1 安培；8/20 微秒波形下為 887 安培～2140 安培
• 斷態電壓下最大漏電流：10 微安培
• 工作溫度範圍：-55 攝氏度～+175 攝氏度
• 霧面鍍錫引腳，焊接性能符合 J-STD-002 及 JESD 22-B102 標準

應用

       通訊領域

• 行動通訊及固網基礎設施
• 通訊設備

       消費電子

• 影音娛樂設備

       行動載具

• 汽車領域
• 電動化（電驅動系統）
• 智慧化（智慧車輛）
• 燃料電池傳動系統

       能源領域

• 儲能設備

       工業領域

• 工業自動化與基礎設施
• 傳動裝置及工業工具

       電腦領域

• 電腦設備

       特殊應用

• 軍工領域

關鍵元件

XFD11K33CA；XFD11K85CA

優勢

鉗位比接近 1.0，斷態電壓範圍 33 伏特～85 伏特；在 10/1000 微秒波形下，脈衝峰值功耗可達 11 千瓦

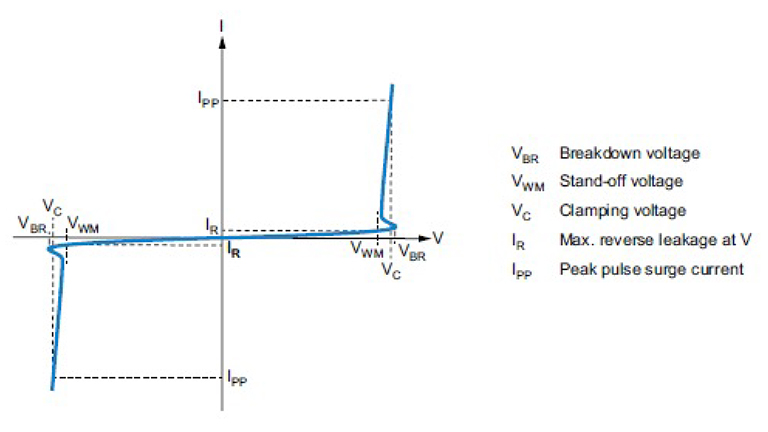

框圖
