Bourns CE1005Q 电感器完美优化蓝牙穿戴装置中的讯号完整性和效率

在蓝牙穿戴式装置应用中，电感主要用于 RF 匹配网络与讯号处理电路。由于具备高自我共振频率（SRF），电感可在蓝牙所使用的 2.4 GHz 频段中稳定运作，确保穿戴装置与智能型手机之间的通讯质量。CE1005Q 系列拥有低直流电阻（DCR）与高质量因子（Q 值），可有效降低功率损耗，对于延长电池续航力至关重要。

Bourns® CE1005Q 系列多层片式电感是现代蓝牙穿戴式装置设计中的关键高频组件。该系列采用先进的单体结构与镍阻挡层制程，具备高可靠度与优异的磁屏蔽效能，可在高度密集的电路布局中维持良好的讯号完整性，特别适用于智慧手表、运动手环等小型化电子产品。

此外，CE1005Q 系列的磁屏蔽设计能有效抑制电磁干扰（EMI）并降低辐射，避免 RF 天线与其他内部组件之间产生串扰与讯号衰减。随着穿戴式装置持续朝向轻薄短小发展，0402 封装尺寸让设计人员能在有限的 PCB 空间内实现更高的功能整合，进一步推动外型更精巧、效能更可靠的穿戴式产品设计。

Bourns CE1005Q series multilayer chip inductors serve as critical high-frequency components in the design of modern Bluetooth-enabled wearable devices. These miniature inductors are engineered to meet the stringent space and performance requirements of compact electronics like smart watches and fitness trackers.

特点

• 超小型封装：采用超紧凑的 0402 封装尺寸（1.0 x 0.5 x 0.5 毫米），非常适合穿戴式装置等高密度、空间受限的设计。
• 高频性能：具有高自谐振频率 (SRF) 和高质量因子 (Q 值)，使其非常适合射频讯号处理和高频通讯模块。
• 先进的单芯片结构：采用陶瓷基单芯片结构和镍屏蔽层端接，确保高机械可靠性和稳定的电气特性。
• 磁屏蔽：此系列产品具有磁屏蔽功能，可降低辐射并防止内部组件之间的电磁干扰 (EMI)。
• 节能高效：采用低直流电阻设计，最大限度地减少功率损耗，这对于延长便携式电子设备的电池寿命至关重要。
• 汽车级质量：作为「Q」系列的一部分，这些电感器符合AEC-Q200标准，显示它们经过测试，在严苛的环境下具有高可靠性和耐久性

应用

• RF 匹配网络：在智慧手表与运动手环中，确保蓝牙芯片与天线之间达到最佳阻抗匹配与最大功率传输。
• 讯号处理：于通讯模块中滤除高频噪声，维持 2.4 GHz 蓝牙频段下清晰且稳定的联机质量。
• 电源管理（PMIC）：应用于超薄穿戴式电源电路中的去耦与滤波，保护敏感 IC 免受涟波与噪声影响。
• 智慧手表与运动手环：用于高度密集的内部电路中，提供 EMI 抑制，避免 RF 讯号与生理传感器（如心率、血氧 SpO2 监测）之间的干扰。
• 真无线蓝牙耳机（TWS）：适用于 PCB 空间极为有限的装置中，进行讯号调理与稳定化。

关键元件

CE1005Q Series (0.3-12nH)

优势

• 优异的讯号完整性
• 延长电池使用时间
• 有效抑制干扰
• 超小型化设计

视频

https://www.youtube.com/watch?v=TadzYlMMwfs&t=25s

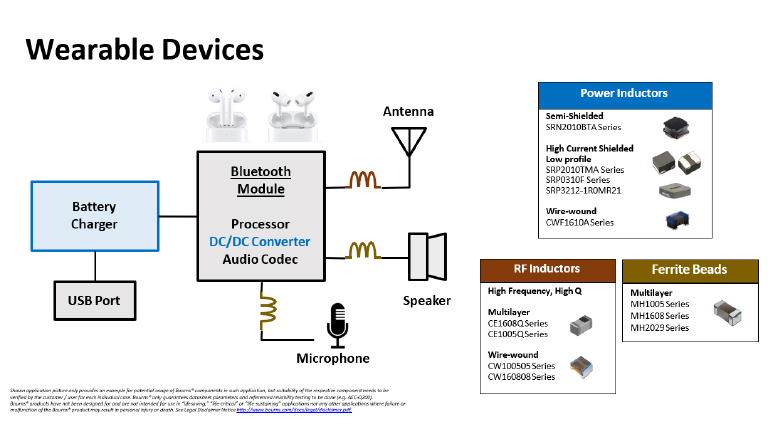

框图
