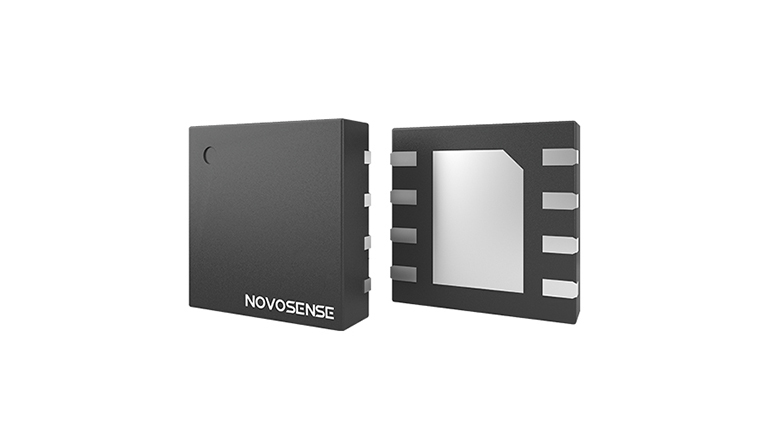

NCA1462-Q1：具备待机模式和信号改善功能（SIC）的CAN FD收发器

NCA1462-Q1是纳芯微基于自研创新型振铃抑制专利的车规级CAN SIC。

NCA1462-Q1 是一款高速 CAN 收发器，具有正常和待机模式以及 VIO 电源引脚。它符合 ISO 11898-2-2016 高速 CAN 规范的物理层要求，并符合 CiA 601-4 信号改进能力 (SIC) 规范，可与高速经典 CAN 和 CAN FD 收发器完全互操作。CAN 信号改进大大降低了网络上的信号振铃，从而在更大的拓扑结构中以 5 Mbit/s 的速度进行可靠的 CAN FD 通信。此外，NCA1462 还具有更严格的位定时对称性，使 CAN FD 通信速度高达 8 Mbit/s。NCA1462 可简单替代高速经典 CAN 和 CAN FD 收发器，如 NCA1042。

特色

• 完全符合 ISO11898-2 标准
• 输入/输出电压范围支持 1.8V、3.3V 和 5V MCU
• 电源电压：VIO：1.7V 至 5.5V；VCC：4.5V 至 5.5V
• 总线故障保护 -58V 至 +58V
• 总线共模电压为 -30V 至 +30V
• 传输数据 (TXD) 主导超时功能
• 待机模式下的总线主导超时功能
• 具有唤醒功能的超低电流待机模式
• 过温保护
• 数据传输速率：高达 8Mbps
• 工作温度：-40°C~125°C
• 通过 AEC-Q100 汽车认证，1 级
• 符合 RoHS 和 REACH 标准

应用

• CAN 总线标准，例如 CANopen、DeviceNet、NMEA2000、ARNIC825、ISO11783 和 CANaerospace
• 低至 10 kbps 网络的高负载 CAN 网络
• 汽车网关
• 车身控制模块
• 高级驾驶辅助系统 (ADAS)
• 信息娱乐系统

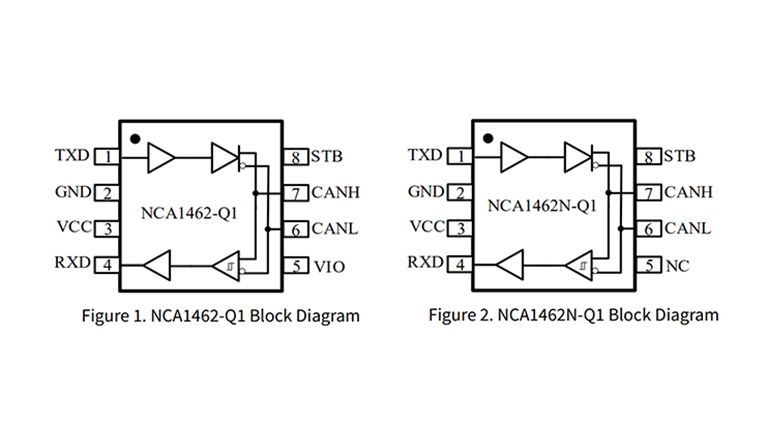

框图
