带 PMBus 接口的 16V，四路 25A，可扩展 DC/DC 电源模块

MPM82504 是一款集成了 PMBus 接口的 25A 可扩展全集成电源模块。该模块提供了完整的电源解决方案，每通道可实现高达25A的输出。MPM82504 具有4个输出通道，配置灵活，可并联提供50A、75A或100A的输出电流。该模块可以配合MPM3695-100和多个MPM82504并联使用，提供更高的输出电流。MPM82504 在宽负载范围内可高效工作。

MPM82504 采用 MPS 独有的多相恒定导通时间控制模式(MCOT)，可提供超快瞬态响应和简单的环路补偿。PMBus 接口提供了灵活的数字配置功能和关键参数监控功能。该模块具有全方位保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPM82504 最大限度地减少了现有外部元器件的使用数量。

MPM82504 采用 BGA (15mmx30mmx5.18mm) 封装。

特点

• 外部 3.3V VCC 偏置时，输入电压范围为 3.2V 至 16V
• 内部 VCC 偏置时，输入电压范围为 4V 至 16V
• 输出电压范围：0.5V 至 3.3V
• 四路输出，每通道输出电流高达 25A
• 可多个MPM82504与MPM3695-100并联使用
• 适用于多相操作的自动交错功能
• 每通道单独远端采样功能
• 兼容 PMBus 1.3 标准
• 每通道遥测回读参数包含 VIN、VOUT、IOUT、温度和故障保护
• 每个通道可以通过 PMBus 配置：
• 输出电压、软启动时间
• 过流、过温、过压、欠压和欠压锁定限制
• PWM 模式和开关频率
• 采用 BGA (15mmx30mmx5.18mm) 封装

应用

• Edge AI
• High energy efficient power management

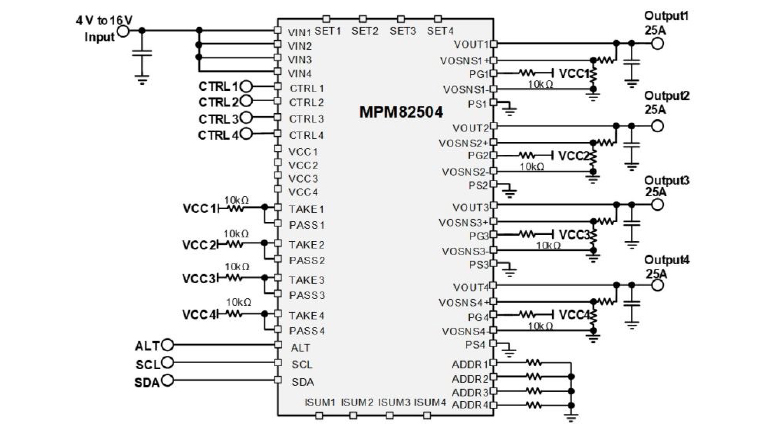

框图
