WSBS8518电阻器

WSBS Power Metal Strip® 电阻具有高额定功率，低阻值，支持BMS、BUD、逆变器等各种应用的大电流检测。由于采用更多的电阻材料，电阻器还具有高脉冲承受能力。

Power Metal Strip®电池分流电阻，极低阻值 (50 μΩ, 100 μΩ, 125 μΩ和250 μΩ)

特点

• 高功率尺寸比
• 采用专有工艺技术，
• 实现极低阻值
• 全焊接结构
• 极低感值 (< 5 nH)
• 低热电动势 (< 1 μV/°C)
• 通过AEC-Q200认证

应用

• 汽车电池管理
• 混合动力和电动汽车电源管理
• 工业大功率直流电机控制
• 仪表大电流测量

关键元件

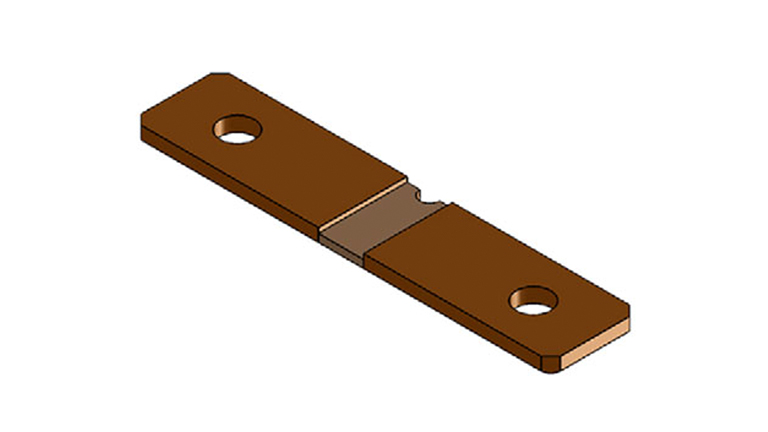

WSBS8518电阻器

优势

• 极低阻值: 100 µΩ和125 µΩ
• 采用8518封装，功率达36 W (600 A)
• 极低感值: < 5 nH
• 低热电动势: < 3 µV / ºC
• 全焊接结构
• 符合RoHS标准，无铅 (Pb) 结构

相关产品

WSBS8518-20 (2个采样针) / WSBS8518-40 (3个采样针) / WSBS8518-M3&M4 (M3&M4螺孔)

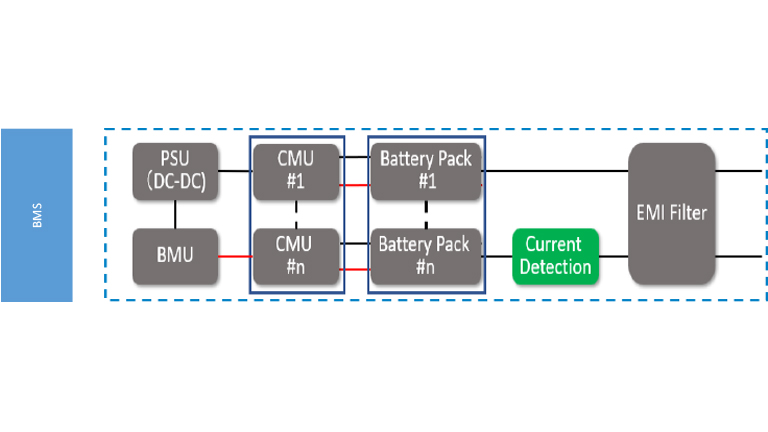

框图

图片说明

WSBS具有极低阻值 (低至50 mΩ)，电流处理能力达几百安培，可根据欧姆定律将电流信号转变为电压信号
