NST1002：D-NTC單匯流排型數位溫度感測器

納芯微的NST1002是一款高精度、低功耗溫度感測器，可即時感應環境溫度或體表溫度變化，對演算法做出相應調整，從而讓血糖監測更準確，場景應用更全面。

NST1002是一款高精度雙引腳單匯流排型溫度感測器。NST1002具有單匯流排協定輸出介面以及在寬溫度範圍內高精度的特性可直接與 MCU連接使用,  保障測量精度的同時降低開銷。NST1002器件在-50℃至150℃的溫度範圍內支援±0.5℃的最大精度,同時具有極高的解析度（0.0078125℃）,無需借助系統校準或軟硬體補償。單匯流排協定的數位介面設計用於直接連接GPIO,從而簡化硬體實施。簡單的雙引腳架構使得NST1002器件可輕鬆轉換成雙線溫度探針。

特點

• 工作溫度範圍: ‒50℃至150℃
• -50℃~150℃內保持高精度

       DFN-2L
           0℃~85℃範圍內精度：±0.1℃ (典型值) ±0.25℃ (最大值)
           -40℃~125℃範圍內精度：±0.5℃ (最大值)
           -40℃~150℃範圍內精度：±0.5℃ (最大值)@3.3V
       TO-92S-2L
            0℃~85℃範圍內精度：±0.2℃ (典型值)
          -20℃~85℃範圍內精度：±0.35℃ (最大值)
          -40℃~125℃範圍內精度：±0.7℃ (最大值)
          -40℃~150℃範圍內精度：±0.7℃ (最大值)@3.3V

• 高解析度：0.0078125℃（1 LSB）
• 快速溫度回應：矽油τ63%0.27S（DFN2L）
• 單次溫度轉換時間：32ms
• 超低功耗：工作電流30µA，零待機功耗
• 電源電壓範圍：1.7V到5.5V
• 單匯流排協定數位輸出，無需AD轉換介面
• 支援雙引腳簡化溫度測量方案
• DFN2L超小封裝，與0603電阻尺寸相同

應用

• 電錶
• 燃氣表測溫
• 智慧馬桶
• 小家電
• 血糖儀
• 數位溫度探頭
• 智慧可穿戴
• 工業物聯網
• 電池溫度檢測

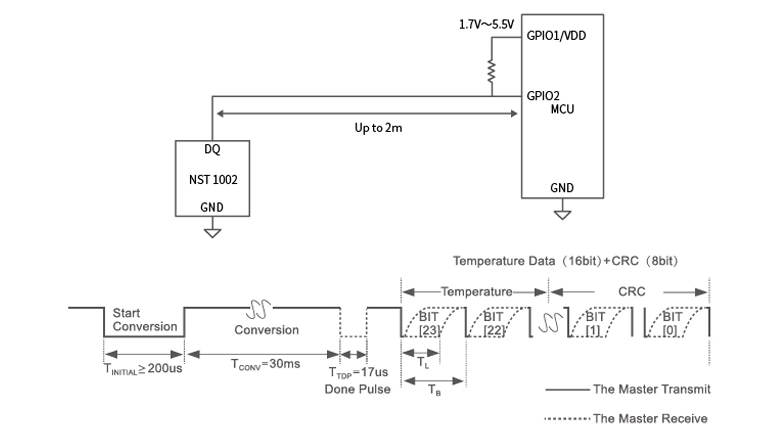

框圖
