适用于汽车应用的 30V、0.3A 高频变压器驱动器

MPQ18913 是一款高频半桥变压器驱动器。它非常适合用作隔离式电源中的原边 MOSFET，用于偏置碳化硅 (SiC) FET、硅 FET 和绝缘栅双极晶体管 (IGBT)。MPQ18913 将控制、开关功率级和保护电路集成在单个器件中，大大简化了隔离式偏置电源的设计，而且这种拓扑支持具有高隔离电压和小绕组间电容的设计。

MPQ18913 具有软开关和可选频谱扩展 (FSS) 功能，可优化 EMI 性能。它支持 5V 至 30V 的宽输入电压 (VIN) 范围，并能承受高达 50V 的浪涌。该器件还集成了两个开关 MOSFET，其平均额定输入电流 (IIN) 为 300mA。

MPQ18913具有 400kHz 至 5MHz 的可配置宽开关频率 (fSW) 范围，可以减小解决方案尺寸并优化谐振拓扑（例如 LLC 变换器）效率。

其完整的安全与保护功能包括了输入过压保护 (OVP)、过流保护 (OCP) 和故障指示。 该器件还提供内置软启动 (SS) 功能以控制启动期间的浪涌电流。

MPQ18913 采用侧面镀锡的 QFN-10 (2mmx2.5mm) 封装

特点

高级保护功能：

• 过流保护 (OCP)
• 短路保护 (SCP)
• 过压保护 (OVP)
• 过温保护 (OTP)
• 故障报告
• 欠压锁定 (UVLO)保护
• 支持高达 5kV 的隔离电压

低电磁干扰（EMI）：

• 软开关
• 倒装芯片封装
• 频谱扩展(FSS) 选项
• 低绕组间电容

小解决方案尺寸：

• 400kHz 至 5MHz 可配置开关频率 (fSW)
• 采用侧面镀锡的超小尺寸 QFN-10 (2mmx2.5mm) 封装

应用

EV充电

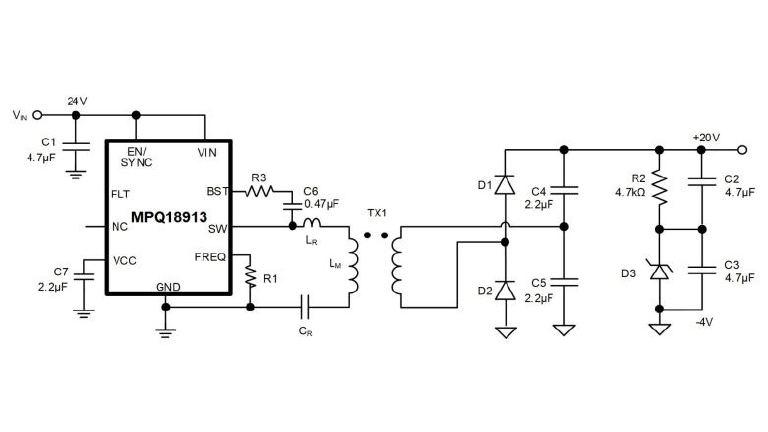

框图
