精确测量液体和气体
电子阀控制对于液体和气体的许多工业应用场景都必不可少。该设计采用瑞萨FS1012流量传感器监测输送速度，并通过一个电动阀进行流量控制。出于安全考虑，它使用了两个MCU。RX23T专为电机控制应用而设计，而RX231/RX65N通过功能安全平台软件用于以冗余方式监控电机位置，测量气/液流量，并满足安全集成等级2 (SIL2) 标准。流量状态在LCD上显示，并通过以太网或RS485进行通信。该设计可以在12V或24V电压下工作。
主要特性 :
- 通过经TÜV认证的功能安全平台软件(Functional Safety Platform Software)支持SIL2标准
- MEM固态气体流量传感器
- RS-485故障保护，可承受15kV ESD和高达+/-60V的过压以及高达20Mbps的数据速率
推荐的产品
| 产品 | 说明 | 文档 |
|---|---|---|
| 微控制器 | ||
| RX23T | RXv2内核，FPU，DSP，低成本和高性能，适用于控制应用场景 | 用户手册 |
| RX231 | RXv2内核，FPU，DSP，48引脚，256K闪存，丰富通信能力 | 用户手册 |
| RX651 | 带有2MB闪存的RX V2内核，高度集成，通用MCU | 用户手册 |
| 降压稳压器 | ||
| ISL85410 | 宽VIN 1A 同步降压稳压器 | 数据手册 |
| 运算放大器 | ||
| ISL28134 | 5V超低噪声，零漂移轨到轨精密运算放大器 | 数据手册 |
| 流量传感器 | ||
| FS1012 | 5V超低噪声，零漂移轨到轨精密运算放大器 | 数据手册 |
| CMR 收发器 | ||
| ISL32459E | 5V超低噪声，零漂移轨到轨精密运算放大器 | 数据手册 |

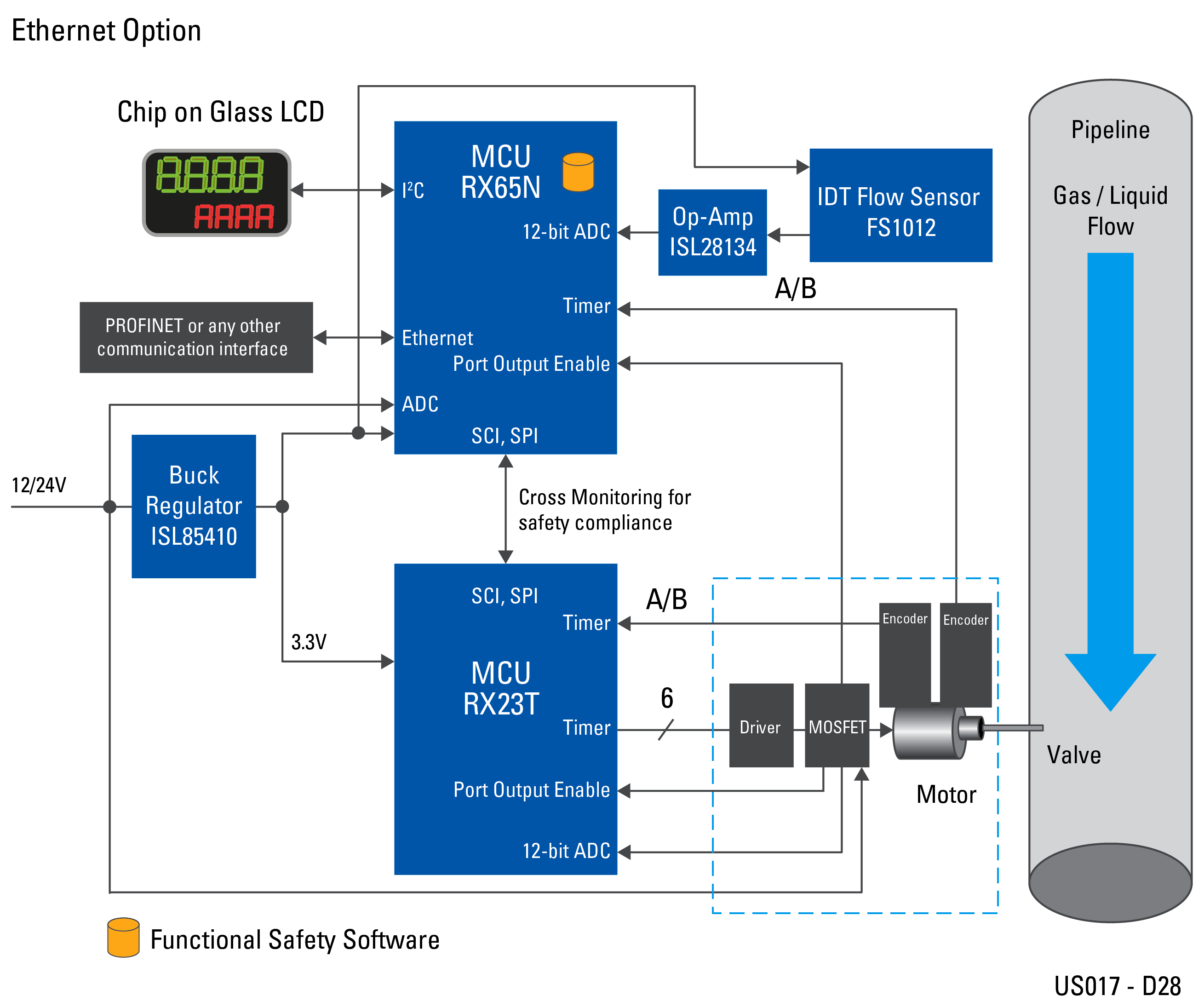

框图
