メーカー:
Digilent
製品カテゴリ:
評価ツール・キット,
評価キット・ツール アクセサリ
6003-410-017

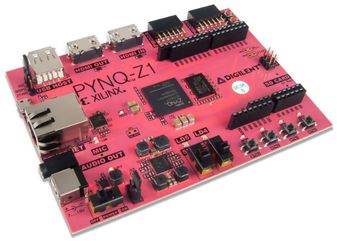

PYNQ-Z1: Python Productivity for Zynq-7000 ARM/FPGA SoC
MPN:
6003-410-017
RoHS 6 Compliant
NCNR
PYNQ-Z1ボードは、プログラマブルロジック回路を設計することなく、エンベデッドプログラマがザイリンクスZynq All Programmable SoC（APSoC）の機能を活用できるようにする新しいオープンソースフレームワークであるPYNQで使用するように設計されています。
代わりに、APSoCはPythonを使用してプログラミングされ、コードはPYNQ-Z1で直接開発され、テストされます。
プログラマブル論理回路は、ハードウェアライブラリとしてインポートされ、ソフトウェアライブラリがインポートおよびプログラミングされるのと本質的に同じ方法でAPIを介してプログラムされる。
PYNQ-Z1ボードは、PYNQオープンソースフレームワークのハードウェアプラットフォームです。ARM A9 CPUで実行されるソフトウェアには、次のものがあります。
代わりに、APSoCはPythonを使用してプログラミングされ、コードはPYNQ-Z1で直接開発され、テストされます。
プログラマブル論理回路は、ハードウェアライブラリとしてインポートされ、ソフトウェアライブラリがインポートおよびプログラミングされるのと本質的に同じ方法でAPIを介してプログラムされる。
PYNQ-Z1ボードは、PYNQオープンソースフレームワークのハードウェアプラットフォームです。ARM A9 CPUで実行されるソフトウェアには、次のものがあります。
- Jupyterノートブックデザイン環境をホストするWebサーバー
- IPythonのカーネルとパッケージ
- Linux
- ベースハードウェアライブラリとFPGA用API
主な特長
- ZYNQ XC7Z020-1CLG400C：
- 650MHzデュアルコアCortex-A9プロセッサ
- 8つのDMAチャネルと4つの高性能AXI3スレーブポートを備えたDDR3メモリコントローラ
- 高帯域幅周辺機器コントローラ：1G Ethernet、USB 2.0、SDIO
- 低帯域幅ペリフェラルコントローラ：SPI、UART、CAN、I2C
- JTAG、Quad-SPIフラッシュ、およびmicroSDカードからプログラム可能
- Artix-7ファミリプログラマブルロジック
- 13,300個のロジックスライス.4個の6入力LUTと8個のフリップフロップ
- 630 KBの高速ブロックRAM
- 4つのクロック管理タイルは、それぞれPLL（フェーズロックループ）とMMCM（混合モードクロックマネージャ）を備えています。
- 220 DSPスライス
- オンチップアナログ - デジタルコンバータ（XADC）
- メモリ：
- 512MB DDR3、16ビットバス@ 1050Mbps
- 工場でプログラムされたグローバルに一意の識別子（48ビットEUI-48/64™互換）を備えた16MB Quad-SPIフラッシュ
- MicroSDスロット
- 力：
- USBまたは7V-15V電源（推奨製品を参照）から電源を供給
- USBとイーサネット：
- USB-JTAGプログラミング回路
- USB-UARTブリッジ
- USB OTG PHY（ホストのみサポート）
- ギガビットイーサネットPHY
- オーディオとビデオ：
- パルス密度変調（PDM）出力を備えたエレクトレットマイクロフォン
- 3.5mmモノラルオーディオ出力ジャック、パルス幅変調（PWM）フォーマット
- HDMIシンクポート（入力）
- HDMIソースポート（出力）
- スイッチ、押しボタン、およびLED：
- 4つの押しボタン
- スライドスイッチ2個
- 4個のLED
- 2個のRGB LED
- 拡張コネクタ：
- 2つの標準Pmodポート
- 16合計FPGA I / O
- Arduino / chipKITシールドコネクタ
- 49 FPGA I / Oの合計
- XADCへの6つのシングルエンド0-3.3Vアナログ入力
- 4差動0-1.0V XADCへのアナログ入力
- 2つの標準Pmodポート
ECCN／UNSPSC
| 説明 | 番号 |
|---|---|
| ECCN： | EAR99 |
