150℃でも高い電力密度が得られる高温対応サイリスタ(SCR)

STは、大きく分けて3種類のサイリスタ製品を提供しています。

ロジックレベルサイリスタ
スタンダード・サイリスタ
高温対応サイリスタ

ここでは、高温対応サイリスタを中心にご紹介します。STの高温対応サイリスタ（SCR）は、電力損失が小さく、150°Cでもより高い電力密度が得られます。より大電流を回路に引き込むことができるため、突入電流制限回路やコンバータ、SSR（ソリッド･ステート･リレー）の冷却系を小型化することができます。最大限の過渡耐性が得られることに加え、ゲートのトリガ電流は低く保たれます。また、STのSCR素子は、サージおよび過渡状態への耐性を特徴とする高電力半導体素子です。この特徴により、蓄電装置や充電装置などの高電力を取り扱う装置の高効率化と小型化が図れます。

Long Copy - body

さまざまなアプリケーション

SCRは、AC電源、DC電源、容量性のイグナイタ回路や、高電圧の産業用回路、および車載用機器に使用されます。また、自動車など機械式リレーが適さない、もしくはその信頼性の低さが問題になり得るあらゆる領域で使用されています。

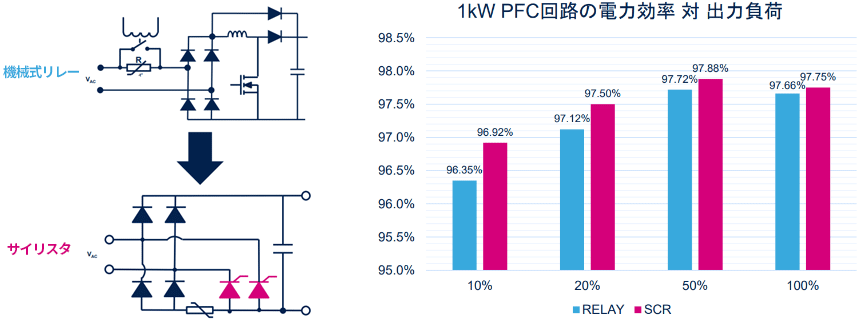

応用回路例：高温動作サイリスタによる突入電流制限回路

1kW / 230V スイッチング電源の例

機械式リレーを使った突入電流制限回路は、従来から使われてきました。しかし、機械式リレーには接点寿命や振動に弱いなどの問題点があり、これをサイリスタに置き換えることで、これらを解決することができます。

機械式リレーの問題点：

電力効率
電力密度
接点寿命/製品寿命
音鳴り
耐振動性能
EMIノイズ

高温サイリスタの製品ラインアップ

STの高温サイリスタ製品は、以下の性能を持ちます。

ピーク・オフステート電圧：600V～1200V
最大オン電流：12A～80A
最大接合部温度：+150℃

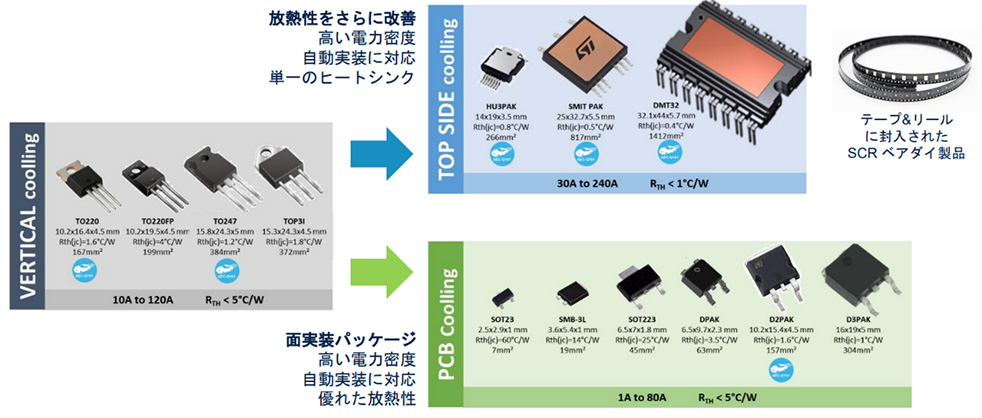

さまざまなパッケージオプション

用途に応じて最適な実装方法を選択できるように、さまざまなパッケージで提供しています。革新的な表面実装型D3PAKパッケージにより、EV用バッテリ充電器、産業用電源、充電器、オートバイのボルテージ･レギュレータ、モータ駆動アプリケーション、および無停電電源（UPS）コンバータのさらなる電力密度向上に貢献します。また、放熱性能をさらに高めた上面放熱方式パッケージも提供しています。
